3D全场应变测量系统是为2D或3D变形分析设计的三维应变全场分析系统,可测量位移、变形、应变、三维坐标等参数。
得益于you化的算法，
3D全场应变测量系统软件可以比其他DIC系统*hao地解决局部影响，例如裂纹扩展。使用一种特殊的集群方法，
3D全场应变测量系统zui多可使用16台摄像机，这对复杂的部件几何形状实现了*hao的表面覆盖和*高的测量精度。
3D全场应变测量系统特点
适用于广泛应用的柔性应变传感器
1x1mm²到10x10m²的视野FOV
易于使用，可在20秒内实现全自动校准
用于自动后期处理的集成分析模块
ISO9513和VDI/VDE2266之后可认证

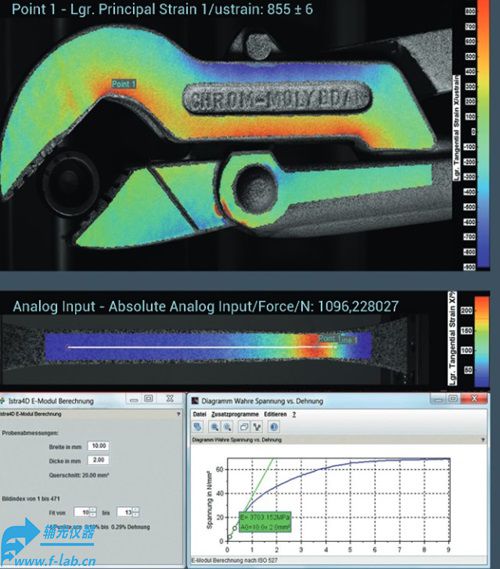

三维坐标、位移和应变张量的空间测量，显示为二维叠加或三维模型
具有实时跟踪和质量反馈的全自动校准
“原装”多摄像头系统-具有多达8个摄像头的完全集成系统，可提高复杂表面的精度和表面覆盖率，并可完全检测圆柱体。
4摄像头系统，用于同时测量正面和背面以及厚度和厚度变化。
用于图像采集、评估和可视化的模块化软件包。
CCD与高速摄像机的强大集成
同步图像记录，zui多8个模拟输入信号
具有实时跟踪和实时质量反馈的全自动校准
自定义坐标系
基于内部误差计算，给出了每个变量的测量精度（置信区间）。每个测量点的全场误差估计。
开源数据格式。从Matlab、Scilab等直接访问数据。
开放源代码日期信息。来自Matlab、Scilab等的主任Daten Zugriff。
可编程图像采集-实现复杂的记录过程（触发、帧速率、时间、模拟值变化、相位等）
3D全场应变测量系统典型应用
测定材料参数的材料试验，如杨氏模量、泊松数、μv.m。
部件测试：部件测试、强度测试、应力测试、试验台、温度箱、拉伸试验机
有限元模拟的验证
裂纹扩展，裂纹扩展
分层试验
断裂力学
动态测试：碰撞测试、行人安全、安全气囊测试、快速拉伸测试
振动测量、振动试验
疲劳试验、松弛试验
热膨胀系数的测量
![$title]( "$title")
3D全场应变测量系统规格参数
视野FOV: 1mm²至100m²（带标准镜头）
3D位移精度:0.01像素（对应于1µm的1像素相机和100x100mm FOV）
应变精度: 50µ应变（=0.005%）@空间分辨测量
5µ应变作为伸长计
应变测量范围: 1µ应变至1000%
相机分辨率: 0.3百万像素（VGA）至4800万像素
采集速率统计系统：1Hz bis ca.100比尔/秒
中速系统：bis 560Hz bei 4MPixel Kamera Auflösung
高速系统：bis 2.000.000 Bilder/s
实时分析可选软件模块
