皮肤光学活检系统

皮肤光学活检系统DermaInspect可提供超高亚细胞分辨率的非侵入性体内皮肤光学活检。使用飞秒激光束对NAD（P）H、黄素、卟啉、弹性蛋白和黑色素等生物分子进行多光子激发。细胞外基质元素胶原通过其二次谐波生成（SHG）成像。自动荧光和SHG信号由快速PMT检测器记录。

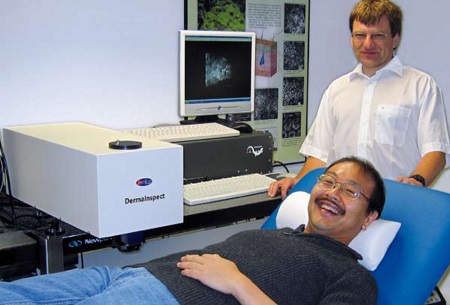

皮肤光学活检系统DermaInspect由一个可调谐的飞秒近红外（NIR）激光器、一个带有galvoscanner和压电驱动光学器件的光束扫描模块、一个PMT探测器模块以及一个控制单元组成，该控制单元包括用于3D、4D和5D图像处理的JenLab Image软件。
除了通过光学切片和荧光强度监测进行3D荧光成像外，皮肤光学活检系统DermaInspect系统还可以升级为FLIM模块，用于荧光寿命成像。
皮肤光学活检系统DermaInspect®与时间相关单光子计数（TCSPC）模块相结合，可以在不同组织深度进行荧光寿命成像（FLIM），时间分辨率为250 ps。荧光寿命τ为高分辨率图像增加了4维，并提供了荧光生物分子和分子类型的信息,游离NADH、NADH蛋白复合物和卟啉单体的典型荧光寿命分别为200ps、2ns和10ns。
亚微米空间分辨率皮肤体内多光子断层扫描系统基于近红外飞秒激光技术的亚细胞空间分辨率体内光学活检：
皮肤病的诊断
黑色素瘤检测
组织工程
化妆品研究
药物原位监测
药物成分的组织内成像

皮肤光学活检系统DermaInspect典型的应用是诊断皮肤癌症。使用创新的非侵入性多光子技术，医生可以获得有关活组织内细胞及其自然环境中组织结构的详细信息。皮肤病和黑色素瘤现在可以用亚微米空间分辨率进行检测。皮肤光学活检系统的采集时间短至几秒钟，彻底改变了传统的侵入性和高耗时的诊断程序。该皮肤光学活检系统用于组织工程中，用于检测细胞和细胞外基质成分，用于伤口愈合和皮肤老化的研究，用于监测治疗效果，以及用于化妆品和药物研究。FLIM和光谱成像为原位药物监测提供了进一步的对比机制。使用这种组合的研究人员将对活体组织内的生物过程有一个独家的四维视图。
皮肤光学活检系统规格参数
紧凑型交钥匙可调谐钛宝石飞秒激光器
激光脉冲宽度：＜100 fs
重复频率：80/90 MHz
平均激光输出：0~1.5瓦
波长范围：720~920纳米
全帧扫描、感兴趣区域（ROI）线扫描、单点照明（点扫描）
典型扫描范围：350×350μm（水平），200μm（垂直）
空间分辨率：＜1μm（水平），＜2μm（垂直）
时间分辨率（FLIM）：250 ps
聚焦光学：放大40倍，数值孔径（NA）1.3
用于CCD摄像机可视化的视频适配器
控制和图像处理软件（JenLab image）
工作温度：15~35°C（59~95°F）
相对湿度：5~65%（非冷凝）
电源要求：230 VAC（50 Hz）或115 VAC（60 Hz）
CE认证
系统尺寸
工作站：1200×780×1100 mm3，180 kg
扫描模块：615×255×210 mm3，16 kg
控制单元：450×460×190 mm3，12 kg
钛：蓝宝石。激光：600×370×180 mm3，42 kg（激光头），41 kg（电源）
冷却器：270×200×380 mm3，20 kg
整个系统至少需要8平方米的空间。建议使用空调。系统操作需要减少环境光照。
