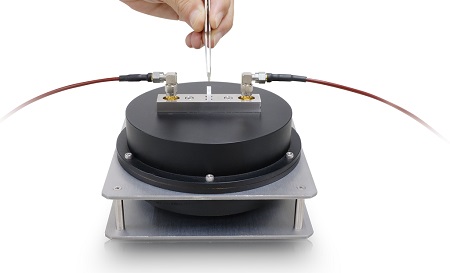

TM模空腔谐振器TM mode Cavity Resonator是为条形器件样品介电常数测量制造的TM模腔谐振器和高Q系数谐振器,能够高分辨率稳定测量PTFE和高纯度陶瓷等低介电损耗材料。该方法符合JIS C2565、ASTM D2520的要求。
TM模空腔谐振器适合测量的样品:PCB板, 薄膜,塑料，陶瓷等。
TM模空腔谐振器规格参数
频率范围：1GHz-10GHz
频率点： 一个谐振器1个频率点
测量范围：εr(Dk)：1 - 30 tanδ(Df)：0.1 - 0.0001
测量精度：εr(Dk)：±1% tanδ(Df)：±5%
适合样品： 条形,大于 80mm (L) × 3mm (W) × 0.05mm - 1mm (T)
满足标准：JIS C2565, ASTM D2520
