高分辨率侧扫声纳

高分辨率侧扫声纳AquaScan是一款便携式侧扫成像声纳,用于倾斜范围达250米的浅水海底调查。zui大横向分辨率<1cm。

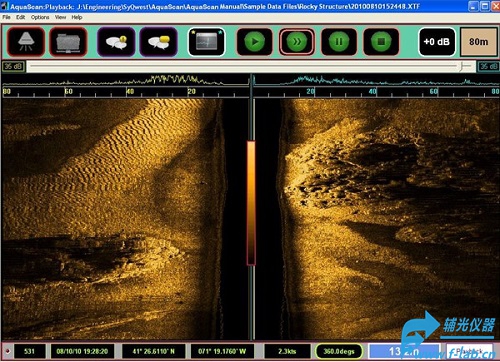

侧扫成像声纳测量使用声纳有效地创建了大面积海底的精确声学图像。侧扫声纳使用换能器，发射扇形的声波脉冲，通过与传感器在水中的路径垂直的广角向下发射到海底。侧扫声纳传感器可以从水面舰艇上拖走，也可以安装在船体上。在一系列横剖面上记录了扇形梁海底声反射的强度。当沿着运动方向缝合在一起时，这些切片在束流（覆盖宽度）或倾斜范围内形成海底图像。侧扫声纳中使用的声音频率通常在100khz到1mhz之间。

高分辨率侧扫声纳特点
厘米分辨率
GPS输入，NMEA兼容
数据存储与回放
缩放模式
事件标记
8位XTF数据记录格式
兼容所有行业标准的侧扫后处理软件包

高分辨率侧扫声纳规格参数
zui大横向分辨率：<1cm,倾斜范围相关
脉冲长度：5, 10, 25, 50, 200, 400, 800ms
光束宽度：2度x30度
俯角：15度
输出功率：1000W(脉冲）
地理位置信息：NMEA 0183, GLL, GGA, RMC, VTG, VHW, HDT，可选Baud Rates (RS-232) 4800, 9600, 19200, 38400
输出打印机：具有接口适合TDU系列热敏打印机
发射速率：10HZ，受到深度和操作模式影响
事件标记：外部触发，手动标记，周期性标记（1分钟时间间隔）
发射速率：zui高10Hz,受深度和工作模式影响
数据文件输出：8Bit工业标准XTF，存储深度,地理位置数据,ODC图像数据, 标准数据，放大数据
数据回放：有
频率输出：200KHZ
输入功率：10-30VDC，8W

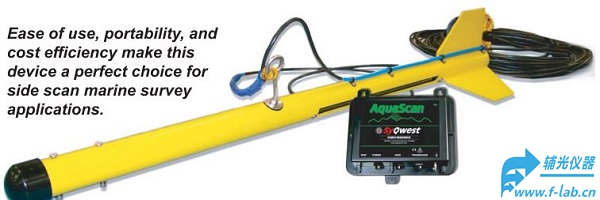

尺寸：传感器188mm *217.6mm * 62.2mm 鱼：122cm x 32.4cm
重量：传感器：9kg , 鱼：7.7kg
线缆：30米
工作温度：0~50℃
存储温度：0~90℃
