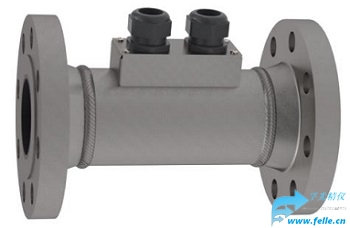

全球首款35Mpa高压
多相流含水率测量仪日前在美国上市并由辅光精密仪器公司引入中国市场,有效解决了复杂油气水多相流中相含率测量问题,采用位移电流相位层析成像DCPT**技术,为
多相流中水含率测试分析设计,同时可作为
多相流含水率流量计使用。
这款含水率测量仪基于DCPT相位层析断层扫描技术,可用于两相和三相流中含水率测定测试,能够测量含水率范围高达0~100%,含气率高达0~99.9%,预期绝对不确定度可低至1%。
位移-电流相位层析DCPT技术是3D体积电容层析成像ECVT技术的扩展,体积3D电容层析成像ECVT使用被动式平板电极阵列来测量感应区域内电场的变化,利用专有算法将测量到的电场变化数据与各相的相含率关联起来。 而位移-电流相位层析DCPT技术是直接分析多相流测试区域内的交流相移phase shifts,这种相移取决于材料的介电常数和电导率,使得DCPT成为水基流动的有效的测量方法。
详情浏览:
http://www.f-lab.cn/duoxiangliu.html

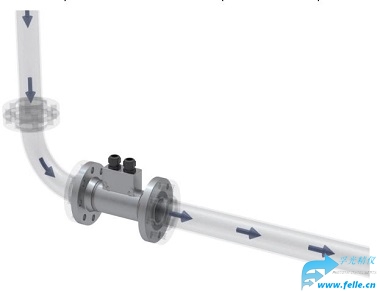

这款多相流含水率测量仪可作为含水率流量计方便使用,这是因为它采用独特的轴向设计,能够与多相流流动保持共轴安装,而不会破坏原有流动,而且数据采集和传输电路采用与外壳相连的独立设计,隔离了内部流动对电路的影响,从而实现了这款多相流含水率测量仪工作温度zui高可达100°C,zui高压力可达5000psi的指标,具有良hao的实用价值。
多相流含水率测量仪特点:
可测量含水率高达0-100%,含气率高达0-99.9%,具有宽广的相含率测量范围
具有3D体积电容层析成像ECVT**技术
具有位移电流相位层析成像DCPT**技术
绝对不确定性低至1%
zui大工艺温度为130°C,
zui大承受压力高达5000psi
易于校准和操作
多相流含水率测量仪规格参数
绝对不确定度 |
±1% |
含水率范围 |
0~100% |
含气率范围 |
0~99.9% |
zui大工作温度 |
100°C |
zui大工作压力 |
5000psi(34.475MPa) |
数据通讯接口 |
RS485或MODBUS |
机械安装接口类型 |
RF或RTJ 法兰 |
管道尺寸范围 |
3~16英寸(7.62~46.64cm) |
备注: 所有列出的规格均为预估的规格,可在开发过程中进行调整
如你的应用要求不在以上规格内,请联系我们提供*多技术支持。
多相流含水率测量仪特点阐释
易于校准
多相流含水率测量仪将在出厂前进行校准标定,如需要现场校准,将会在传感器内放置一个水含率计的样品
水中盐度的影响
多相流含水率测量仪受到水中盐度的变化而影响,任何由盐度变化引起的水含率计的变化都经过了实验室的测试。
操作简单
校准和数据传输设置,传感器的诊断都可以在电脑或者传感器的面板上进行。
独特的技术you势
凭借在开发3D体积电容层析成像ECVT仪器方面超过10年的经验,我们已成为世界lingxian的非入侵式多相流电容传感技术开发商。 我们专注于开发lingxian技术的多相流测试仪器,为您提供you化和自动化过程所需的知识和信息。我们还是全球为数不多的具有特殊和极端工况条件下多相流测试能力的供应商。
安全性
多相流含水率测量仪适用于I级、Div1级和0区危险位置。预计的认证包括FM、ATEX、IECEx和CSA,从而保证了实验操作安全。
