数字式土压力传感器

数字式土压力传感器ZET7010SP用于测量不同结构地基上的土超压及其在地基上的分布。这些传感器也可用于控制装有粘性材料和塑料介质的大型储罐。
数字土壤压力传感器ZET7010SP旨在在结构健康监测系统（SHM）的框架内使用，用于围绕建筑物地基的地面压力测量来控制沉降过程。

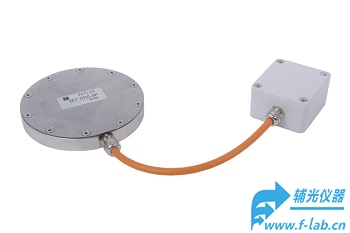

数字土压力传感器ZET 7010 SP由测量单元和基于应变片电路的传感元件组成。
数字土压力传感器安装在测量性能方面（在堤防、土坝、桥梁支座和基础板）上。施加在传感器外壳上的压力被传输到传感元件，传感元件将压力转换成电信号。测量模块对接口转换器接收到的信号进行数字处理，利用Modbus协议通过RS-485接口以数字格式发送数字数据。
数字土压力传感器安装在测量性能的区域，而用于数据通信的接口模块则放置在电气柜内.
数字式土压力传感器ZET7010SP应用
不同结构地基不均匀沉降的控制
充填过程中颗粒、糊状和粘性介质的控制

数字式土压力传感器ZET7010SP规格参数

Metrological specifications
Upper limit of pressure measurement range (URL)	20 MPa
Sensitivity threshold (the minimal possible difference between two consequtively measured values)	500 Pa
Measurement error	0,1 %
Technical specifications
Sampling rate	1 Hz
Data transmission interface	RS-485
Baud rate	4800, 9600, 14400, 19200, 38400, 57600, 115200 bps
Parity check	0 – no control; 1 – control (parity check, ODD)
Data protocol	Modbus RTU
Operational specifications
Dimensions	Ø 120×17 mm
Weight, max.	1,3 kg
Casing material	steel
Power supply of the instrument	9 – 24 V
Consumed power	0,5 W
Reverse polarity protection	yes
Operating temperature range	from -40 up to +80 °С
Operating environment	soil, granular, paste-like or viscous media
Product version	Standard (IP67 protection)
Electromagnetic compatibility EMC
IEC 61000-4-2, ESD	contact 4 kV; air 8 kV
IEC 61000-4-4, EFT	power 0,5 kV; signal 0,25 kV
IEC 61000-4-5, Surge
