X射线应力测量系统是专业为大型工件残余应力测量设计的高精度X射线应力测试系统,欧洲设计制造,基于X射线衍射技术快速测试残余应力。
X射线应力测量系统特点
采用
zui新一代的6轴机器人手臂作为技术支撑核心，
极大地方便使用X射线源，
灵敏位置探测器（带有能力辨别能力）的使用，
机器人上的定位测量功能方便采用极坐标对残余应力分析，
![$title]( "$title")
X射线应力测量系统特色
1） 测量样品/工件的大小无限制，在这里,机器人不持有样品，而是移动X射线源和探测器。这样待测样品不需要要移动，从而使得这套系统可以测量任何重量，大小尺寸的样品。
2）特别适合大尺寸，大体积，大重量的工件应力测量分析，全面解决现场测量问题。特别适合那些尺寸、体积、重量过大而无法使用传统的测角仪配置的仪器进行残余应力测量。

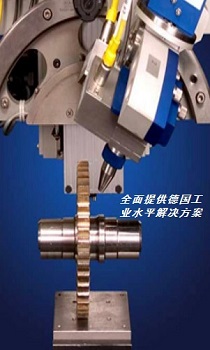

3）超高灵活性测量： 本套机器人手臂携带全套X射线源,探测器和激光定位系统，机器人手臂可以灵活地把测量头部下探到样品的任何位置进行扫描测量。
4）测量工作区域大：基于高精度的6轴标准机器人技术，机器人的工作区域接近半径为900mm的球型区域，这使得应力分析系统可以测量器周围900mm范围内的任意样品。
5）定位精度高：使用独特的激光定位系统保障定位测量精度，它可以进行位置的自动校正，高度灵敏度达到微米量级，Omega和Psi的精度由于0.1度。
6）自动化程度高：我们使用特制开发软件实时控制机器人把空间坐标从欧拉工作区（Eulerian worksapce,衍射)转换成笛卡尔（Cartesina, 机器人)。
7）操作安全方便：计算机控制，全自动化测量, 计算机控制机器人,X射线源,探测器,电子线路和激光定位系统。 系统可以自动检查系统设定，软件能够执行机器人紧急停止。
直到现在,现场测量大工件大零件的残余应力的zui有效办法是X射线衍射技术的装置。考虑到使用便携性和移动性需求，X射线衍射装置中的X射线源,测角器和探测器都要zui小化。
对于用户来说X射线应力测试系统机器人可被看作是一种高度灵活的测角仪，具有XYZ位移台和Omega, Psi和Phi旋转台，但是又极大地方便了测量。
