高速荧光成像系统

这款高速荧光成像系统micam05是专业为神经成像,钙成像应用而设计的高速神经成像系统,能够长时间高速成像和记录存储高速图像.高速荧光成像系统micam05具有超低噪音,非常适合染料成像和钙成像应用,也可用于荧光蛋白质电压/钙指示剂,如FRET成像和GCaMP成像,血红蛋白成像或黄素蛋白成像。

高速荧光成像系统micam05特点
采用USB3.0接口高速数据传输技术,外部设备的兼容性hao,适合实时像素输出和额外的模拟输入。
用于多种类型科研CCD相机
具有多种CMOS相机提供不同的空间/时间分辨率,这些机头可以很容易地切换或*换。（不可能同时使用不同类型的摄像机头）。
直接数据存储和USB3.0高速数据传输的长期数据采集
新的USB3.0接口允许*快的数据传输处理器的PC可以直接硬盘或SSD数据采集并行，无论内存容量，几分钟到几小时的长期记录都可以。（注意采样率、像素数量、使用的相机数量和PC规格将影响总记录时间）。
多达四个摄像头可以很容易地连接和使用在一个完全同步多摄像机的系统中。
zui多两相机接口板可以连接到micam05处理器。每个接口板配备两个摄像头端口，因此，多达四个的同类型的摄像头可以随时连接。这允许从不同的角度
多个荧光波长及三维同时成像。
实时光强度监视器/输出可用作标准功能。
实时光照强度监控/输出功能，可作为一个可选的单位（Micamzui终数模/模数转换器扩展单元），可作为标准的micam05。这个函数是用来输出光强的变化的，从不同的角度八位用户选八种像素选择。因此，可以在数据采集前后监测和输出荧光变化波形。还可以使用可选软件实时监控光强度的变化。各种I/O连接器，改进了与外部设备的兼容性。
相比以前的Micam系统micam05，它具有多个输入和输出连接可用。这些通用的标准I/O接口可以与图像采集和外部设备同步。一个额外的插槽已被添加到micam05，所以定制也可根据不同的应用研究。
对高速荧光成像系统micam05摄像头系列
D225 CMOS摄像头（新开发）
micam05-d225カメラヘッド
D225”摄像头采用了新开发的CMOS图像传感器。brainvision Micam开发的256x240像素的空间分辨率的CMOS摄像头zui高。
zui终的CMOS摄像头
与以前的版本ulitma Micam相比，“创世纪”摄像头采用相同的CMOS图像传感器（100x100像素），但它已被重新设计成了一个新的“数字”（而非模拟）的摄像头，micam05。
其他特点
即时交互系统
该系统由专用于高速荧光成像的硬件/软件组成，外加PC和监视器。在使用前，不需要进行校准/设置/调整。使用电缆的组件之间的硬件连接很简单。在安装后立即获取数据是可能的。
bv_ana
前/后触发模式
micam05可以记录活动发生之前和之后产生一个触发信号。当外部触发如自发生物信号或来自外部刺激器等触发脉冲时，可以保存指定数量的“预触发”数据。在相同的记录中也收集了“后触发”数据。结果，预触发数据和后触发数据都可以在一个捕获期间保存。
用直观的用户界面进行数据分析的软件
bv_ana
bv_ana是Micam系列成像系统的图像数据分析软件。它有一个直观的用户界面，是为用户在图像采集后立即分析数据而设计的。除了快速的图像和电影与用户选定的波形显示，不同类型的过滤器，以及数据导出功能，多种数据格式包括AVI、JPEG、CSV、简单的二进制或ASCII码，multitiff，等演示文稿创建数据文件是非常简单的。
应用
电压敏感染料的高速膜电位成像
高速钙成像
基于黄素蛋白和血红蛋白的内源荧光成像
利用FRET成像，GCaMP，和各种荧光蛋白如定桨距变速
多摄像头的荧光比率成像
多摄像机三维或全景成像
高速光强度微小变化的检测

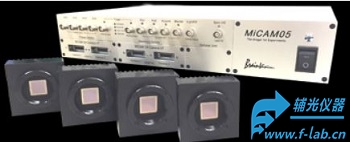

型号	MiCAM05
相机头	ULTIMA-L (discontinued)	D225	N256
图像传感器	Original CMOS	Original CMOS	Coming Soon!
快门类型	Rolling	Global
有效成像面积 (HxV)	10x10mm	7.2x7.68mm
有效像素(HxV)	100x100 (fixed)	240x256 (fixed)
像素点大小	100umx100um	30um x30um
zui大时间分辨率	0.1ms (1 cam), 0.2ms(2 cam)	1.0ms
井深	1,500,000e-	500,000e-
插糟数	For camera interface board: 2, For optional unit: 1
动态范围	14 bit
zui大可读取帧数	由相机和成像设置决定
记录模式	存储前临时存储到计算机内存 或直接存储到计算机硬盘
缓存大小	4GB
数据传输模式	USB3.0 (for basic functions), USB2.0 (for optional functions)
输入	Analog Signal (4ch), External Trigger Signal, Frame Sync Signal
输出	Trigger Wait Signal (TTL), Stimulation Pulse (TTL, 2ch), Lighting Control Signal for Light Source (TTL), Light Intensity Control Signal for Light Source (Voltage/Amplitude), Frame Sync Signal, Real Time Light Intensity Monitor Signal (8 pixels)
触发模式	Software, TTL External Input, Analog External Input, Usage of Optional Unit
同时输出 开始时间	Image Acquisition Start, Lighting Control Signal Output, Trigger Signal Input/Output
相机接口	C mount
标准系统配置	Camera Head (1-4), Processor, PC, monitor, data acquisition software
可选项目 (sold separately)	图像分析软件(BV_Ana)实时图像监测(ROM and sotware)
支持操作系统	Windows 7/10 64 bit
电源	AC 100V-230V, 50Hz/60Hz 150W
保险丝	T2A L 250V
尺寸	处理器: 43cm(W) x 35cm(D) x 7.5cm(H) 相机: 7.5cm(W) x 6.5cm(D) x 4.5cm(H)
