微型饱和式磁力计

微型饱和式磁力计536具有低噪音小尺寸和超高灵敏度特点,特别适合测量微弱磁场,测量磁场强度3x 10-7到1高斯,是进口饱和式磁力计品牌中,Fluxgate Magnetometer价格较低的产品。
微型饱和式磁力计536输出是3个模拟电压，与三个正交方向上的磁磁场成比例。完整的输出是±10V，代表1高斯的磁场。
微型饱和式磁力计536特点
完整的三轴硬件系统

结构紧凑坚固
操作电压为±15V
噪音水平低
精确度高达1高斯
易于设置，易于使用
微型饱和式磁力计536应用
磁通门罗经系统
磁异常检测
地球磁场测量
微型饱和式磁力计536具有一个可选的温度传感器,这个传感器是通过使用AD592模拟设备实现的。温度输出是由一个微型饱和式磁力计536本迪克斯连接器的模拟电压出现在接口A来表示。温度输出信号与绝对温度成正比;比例因子是5 mv/k。在室温下(20摄氏度或293克)，温度输出电压为1.465 v。
微型饱和式磁力计536的动力来自双极型的±15V直流电源。在微型饱和式磁力计536中有两个内部调节器，它们生产±12V用于内部使用。连接到微型饱和式磁力计536是通过一个10接口的本迪克斯连接器完成的。

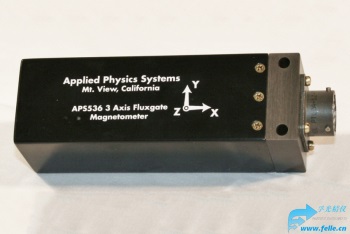

微型饱和式磁力计536对于传感器的对齐，X轴与封装的长维度是平行的。Z轴与铝连接器支架上的两个孔连接在一起。系统的Y轴是正交于X和Z方向的。轴的输出极性是这样的，在箭头方向上的一个增加的输出会增加该轴的电压输出。一般来说，模型536的磁轴是正交的，并与外部包对齐表面和对齐孔的坐标系统之间的±0.2°保持一致。
