微型三轴磁通门磁力计

微型三轴磁通门磁力计535噪音小体积小,是专业为测量小磁场应用而设计的微型三轴磁通门磁力计,Fluxgate Magnetometer,可测测力范围0.02毫高斯到5高斯.
微型三轴磁通门磁力计535特点
完整的三轴硬件系统
操作电压为±15V
噪音水平低
精确度高达5高斯
可选的活动监视器确保系统的运行适应性


微型三轴磁通门磁力计535应用
磁通门罗经系统
磁保险丝
对电力线所产生的磁信号和磁电型谱的测量
微型三轴磁通门磁力计535动力来自双极型±15V直流电源,内部具有两个内部调节器，它们产生的±12V用于内部使用。
微型三轴磁通门磁力计535输出3个模拟电压，与三个正交方向上的磁磁场成比例。完整的输出功率为±10V，这代表了5高斯的磁场。
当三种微型三轴磁通门磁力计535中的任何一个停止正常工作时，微型三轴磁通门磁力计535会采用一个可选的主动故障识别系统来检测。故障系统的功能是将低电平的磁信号(500赫兹)应用到每一个磁通门传感器上，然后在每个磁通门输出通道中检测信号的存在。故障的音调可以在每个通道的输出中观察到500赫兹10毫伏的振幅信号。故障输出是在微型三轴磁通门磁力计535连接器的接口A上出现的。当磁通门传感器正常工作时，这个输出处于TTL较高的水平。当3个磁通门传感器中的任何一个失败时，这个输出就会降低到TTL。这一特性对于磁性汽车导航系统等应用非常有用，因为这些传感器的正确操作是至关重要的。

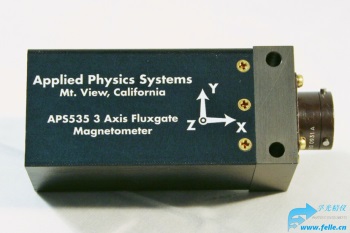

对于传感器的对齐，X轴与封装的长维度是平行的。
Z轴与铝连接器支架上的两个孔连接在一起。
系统Y轴是正交于X和Z方向的。系统坐标系是右手坐标系。
轴的输出极性是这样的，在箭头方向上的电场增加会导致该轴的电压输出增加。
一般来说，微型三轴磁通门磁力计535的磁轴将是正交的，并与由外包对齐表面和对齐孔所形成的直角坐标系中的±0.2°的方向保持一致。
