路面桥梁雷达检测系统

路面桥梁雷达检测系统IRIS是一种自动化雷达系统和集成雷达系统,用于高速公路和桥面铺装雷达无损检测,解决雷达数据解释和易用性的问题,是理想的路面雷达检测系统和桥面雷达检测系统。

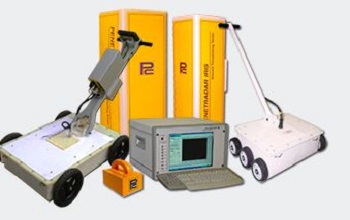

路面桥梁雷达检测系统IRIS包括一个数字探地雷达控制元件和具有高强度15英寸SVGA数据显示的实时数据采集/处理系统，触摸屏控制和大型内部硬盘存储。 IRIS将探地雷达硬件和软件集成到一个完整的高度自动化的转动钥匙检测系统中，无需对雷达信号知识的了解即可有效操作。
路面桥梁雷达检测系统IRIS设计用于通过沥青和混凝土路面，桥面结构高达60 MPH（100KM / H）的速度，可以自动采集，显示和存储数字化雷达数据进行后续分析。
IRIS数字探地雷达控制元件设计为与所有Penetradar天线和IRIS软件一起操作。 IRIS的标准特性包括用于距离标记的DMI输入，用于数据下载和外围设备连接的三个USB数据端口，GPS端口和用于Windows的IRIS软件。
路面桥梁雷达检测系统应用：
路面，桥梁甲板，机场跑道和隧道
路面桥梁雷达检测系统特征：
.完整的集成雷达检测系统 - 包括GPR，数据采集/处理计算机和软件
.安装zui多4个天线
.内置高强度15寸SVGA显示器，触摸屏控制和内部硬盘数据存储
.坚固耐用的设计高速车辆安装
.具有可互换天线和收发器元件的数字探地雷达控制元件
.机架安装版本可用
路面桥梁雷达检测系统操作：
IRIS探地雷达数据由板载数据采集子系统采集并存储在内部硬盘驱动器上。 zui多可以采集6个通道并显示在高强度TFT液晶显示屏上，并在IRIS控制台上进行分析或通过USB传输到档案存储器或下载到办公室电脑。

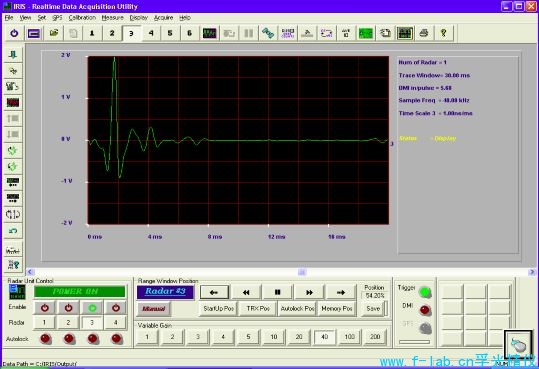

IRIS虚拟控制面板便于用户设置和操作雷达系统，获取参数和信号显示，具有方便的触摸屏操作。IRIS可以直接连接到外部键盘，鼠标和其他基于Windows的USB外围设备。 提供几种可选组件，包括外部电源，DMI设备（用于距离测量），GPS接收器和天线安装结构（用于车辆使用）。
IRIS被开发用于高速，多天线操作，并且通常安装在高速公路车辆中。 联系我们获取*多信息。
路面桥梁雷达检测系统标准：
IRIS符合以下桥面和高速公路路面评价标准：
•AASHTO TP36
•ASTM D6087-03 / 05/07
•ASTM D4748-87 / 95
•SHRP C101
路面桥梁雷达检测系统IRIS系统规格：
系统配置：IRIS-1，IRIS-2，IRIS-3，IRIS-4 1-4天线标准，接触或非接触（zui多6个天线 - 可选）。 使用Model 30AGC，60AGC，301B，401B，501B，1001B，2001B
电源要求：
输入功率：110 / 220VAC 60 / 50Hz @ 1.8 / 0.9A，或12VDC @ 20A，zui大
雷达视频全相干，双极，zui大+/- 10伏，3 kHz带宽。
视频输出增益选择：通过直接接收器输出的硬件增益为1，2，3，4，5，10，20，40,100,200。 软件增益+ 46dB
尺寸/重量：PS-IRM12（仪器外壳）20.5英寸（52厘米）宽x 12.75英寸（32厘米）高x 19.5英寸（49.5厘米）d 58磅（26千克），机架配置也可选：PS-IRM12R
输入输出：
雷达视频输出，雷达同步触发输出，GPS端口，电源输入，DMI输入，（3）USB端口
CPU：处理器 - 2.4GHz核心CPU，1GB RAM，250GB内部高清
数据采集子系统：12 / 16bit，500kHz
显示和触摸屏15在彩色TFT 1024x768分辨率，电阻式触摸屏，标准


路面桥梁雷达检测系统订购信息：
典型的IRIS配置包括：
•数字雷达控制单元
•IRIS软件
•天线
•天线安装结构
•距离测量仪器（DMI）
•25英尺（7.7米）天线电缆
模型IRIS - （*） - （XXXX - YY），（XXXX - YY）。 。 。
（*）是天线的数量
（XXXX）对应于天线模型
（YY）对应于发射脉冲宽度，即1.0ns，2.0ns，3.0ns
