在线气体流量计EE771基于热质量流量测量原理测量气体流量,非常适合测量DN15（1/2”）至DN80（3”）管道中的气体流量.测量压缩空气,氮气,二氧化碳,氧气,氦气或其他非
腐蚀性,不可燃气体的使用情况。
由于在线气体流量计EE771在生产过程中的特定应用调整，因此流量计在测量精度和再现性方面设置了新的标准。因此，EE771/EE772在7巴的压力下进行调整。
独特的安装理念，带有带关闭功能的测量阀，允许快速安装和拆卸设备进行定期校准。它通过精确和可重复的管道定位同时确保高测量精度。
流量计的核心设计是基于E+E热膜传感器元件，采用zui现代的薄膜技术制作而成。该流量传感器具有you异的长期稳定性、快速响应时间和极高的可靠性。
有两种输出可供进一步处理测量数据。根据应用情况，这些输出可配置为模拟（电流或电压）、开关输出或脉冲输出，用于测量损耗。
Modbus RTU或M总线的总线接口可选，流量计可与附加总线一起使用。
Modbus RTU或M总线（仪表总线）的接口。
![$title]( "$title")
在线气体流量计EE771配置软件
采用标准配置软件和集成USB接口，可方便地配置流量计，满足应用要求。
软件功能：
•输出配置（比例/设定点）
•2点用户流量和温度校准
•计数器值读数
•重置zui小/zui大值和计数器
•测量值指示
在线气体流量计EE771应用
压缩空气消耗量的测量，压缩空气计数器，工业气体质量流量测量
在线气体流量计EE771特点
高精度:读数的1.5%左右，工厂带压调节，特殊再现，可以在管线压力下快速*换传感器，宽工作范围1:400，用于Modbus RTU或M总线的总线接口
在线气体流量计EE771具有切断功能的测量阀
具有切断功能的测量阀允许在安装和拆卸过程中在几秒钟内对传感头进行精确校准，仅在短时间内中断工艺流程。
测量阀适用于压力高达16巴（232磅/平方英寸）的管道，适用于直径为DN15（1/2”）至DN50（2”）的管道。
在线气体流量计EE772带热抽头阀的仪表安装块
独特的装配概念，带有一个安装阀，可方便地安装和拆卸传感器，以便定期校准，并通过管道中流量传感器的精确和可复制定位，确保高水平的测量精度。
带热取压阀的仪表安装块用于不允许流量中断的应用场合。流量计可在不中断流量的情况下进行校准或维护。
带热取压阀总成的压力表安装块适用于高达40巴（PN40）的应用，适用于DN40（1 1/2”）至DN80（3”）的管线尺寸。
集成露点或压力传感器的附加选项节省了安装成本。带热取压阀的压力表安装块，便于建立全面的压缩空气监测系统。
在线气体流量计EE772结构：流量计由变送器和安装阀组成。发射器是模块化的，由探针和评估电子元件组成。测量探针包含传感器元件和测量电子元件，其中存储工厂校准数据。带信号调节装置的外壳安装在测量探头（紧凑型）上，或远程安装，传感器电缆zui长10米（33英尺）。
消耗量测量（累加器）
在线气体流量计EE771/EE772有一个集成计数器供使用。显示和存储数量；数据不会因断电而丢失。作为自由配置脉冲输出的消耗量的可用性是另一个有用的特性。
在线气体流量计EE771技术规格

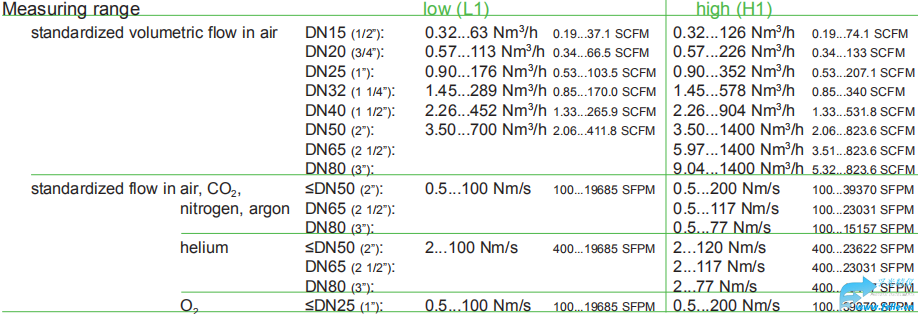

测量：根据DIN1343标准条件下的体积流量测量--P0 = 1013.25 mbar (14.7 PSI); t0 = 0 °C (32 °F）
![$title]( "$title")
精度:in air at 7bar (101.5 Psi) (abs) and 23°C (73°F)：± (1.5 % of measuring value + 0.5% of full scale)
温度系数：±（测量值的0.1%/°C）
压力系数：0.5%测量值/bar
响应时间t90：<1秒。
采样率：0.1秒。
温度：
测量范围：-20…80°C（-4.176华氏度）
20°C（68°F）时的精度：±0.7°C（1.26°F）
模拟输出：voltage 0 - 10 V max. 1 mA
current (3-wire) 0 - 20 mA and 4 - 20 mA RL<500 Ohm
开关输出：无电位，zui大44 Vdc，500 mA开关容量
脉冲输出：累加器，脉冲长度：0.02。2秒。
总线接口（可选）：Modbus RTU或M总线（仪表总线）
数字接口：USB（用于配置）
输入：
可选压力补偿：4 - 20 mA (2-wire; 15 V) for pressure sensor
电源电压：18-30 V AC/DC
电流消耗：zui大200 mA（带显示器）
温度范围：环境温度-20…60°C（-4…140°F）
介质温度：-20…80°C（-4…176°F）
储存温度：-20…60°C（-4…140°F）
额定压力：EE771高达16巴（232磅/平方英寸）
EE772高达40巴（580磅/平方英寸）
湿度：无冷凝
连接：电缆密封套M16x1.5（可选接头M12x1 8极）
电磁兼容：EN61326-1 EN61326-2-3工业环境
材料：外壳：金属（AlSi3CU）
探头：不锈钢
传感器头：不锈钢/玻璃
测量球阀：黄铜
仪表安装块：铝
外壳防护等级：IP65/NEMA 4
