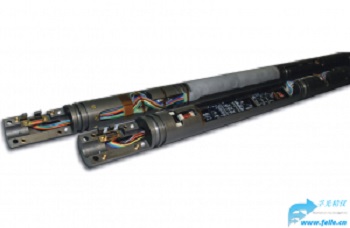

高精度钻井定向传感器1150实现高精度测量翻滚角roll ,倾斜角,方位角等钻孔测井和钻井数据,可替换tensor张量定向传感器,该传感器的长度是29.2“,与tensor定向传感器尺寸相同。
高精度钻井定向传感器1150包含三轴FLuxgate磁强计和3轴加速度计,加速计给出翻滚角和倾斜角度,磁力传感器给出方位角数据。
高精度钻井定向传感器1150在设计温度范围内保持高精度测量,传感器j具有温度补偿,翻滚角和倾斜角精度为0.1度,方位角精度为±0.3°。
高精度钻井定向传感器1150特征
![$title]( "$title")

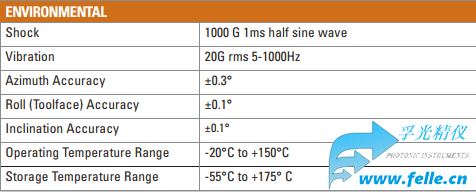

高精度：±0.1º滚动和倾斜以及±0.3°的方位角
数字串行输入/输出

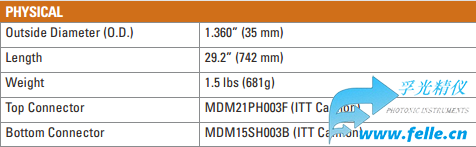

小尺寸：1.360“外径29.2”长
温度补偿至150°C
高精度钻井定向传感器1150应用
张量数字下降替换
测井仪器定位
定向钻井
高精度钻井定向传感器1150数据接口与马克西姆MAX186实施模拟到数字转换器（A-D）；用户访问此转换器通过暴露的SPI端口。校准常数存储在芯片24aa16粉煤灰存储芯片的IIC访问暴露接口。无论是A至D和粉煤灰存储设计是张量兼容。张量的10引脚总线实现了传递信号通过传感器。
除了Tensor A至D和粉煤灰的存储器接口，高精度钻井定向传感器1150有一个数字串行接口。此接口发送磁强计和加速度计输出或系统方位角。
在数字接口上传输的数据是温度校准的，并且可以以ASCII或二进制格式传输：
•ASCII协议向模型1150发送ASCII字符。获取数据。返回的数据传输为1150 ASCII数据流，带有返回和换行符，所以它可以很容易地显示在视频终端上（提供了ttl-to-rs232转换是由用户）。
•二进制协议用于高速计算机到计算机交换。在这种情况下，一个字节发送请求数据。模型1150然后返回一个字节的数据包包含所需的数据加上报头和校验。

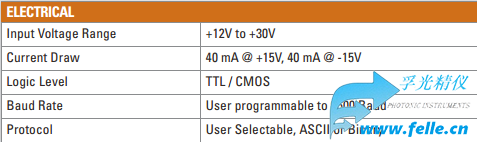

1150可以配置配置传输数字数据的命令或可配置数据配置，autosend在上电。串行输入和串行接口的数字接口工作在TTL / CMOS电平。通常设置为9600波特，只有一个停止位和NO。奇偶校验。其他波特率可以由用户编程。
