这款晶体石英微天平openQCM Q-1是石英晶体微天平开放式硬件,具有overtone分析功能,并实时同时测量频率和耗散,在分子尺度上监测质量变化和粘弹性*性,在进口晶体石英微天平品牌中具有竞争力的晶体石英微天平价格。
晶体石英微天平*点
同时测量频率、耗散和相位：采用增益和相位探测器测量石英传感器的增益和损耗,激励和传感器响应之间的相位差。
强大的分析能力：采用DDS技术,不仅仅在基频上被动询问石英传感器,而且还在泛音（n=1,3,5,7)上也提供测量性能
O型环压力调节功能：重新设计了流体盒,具有强大的使用灵活性。创新地密封系统,还能精细调节石英晶体表面上的O型压力
弹簧销接触传感器功能：与石英传感器的电接口采用高品质的黄金POGO引脚
兼容性石英支架：具有*殊的石英夹具支架,可支持不同频率和直径的石英,**的石英晶体室兼容广泛的传感器
DDS扫描技术：使用AD9851组件,扫描传感器周围的共振频率进而获得样品频率和Q因子.AD9851组件是CMOS高速DDS/DAC合成器,能够产生0-60MHZ的任意频率正弦波。
耗散监测功能：适合*宽广的应用
采用模块化设计：*立的电子单元和流体盒模块,可*立修改某个模块而不必需要改变整个QCM微天平。
一个流体盒适合所有器件：pogo接触,多种石英规格兼容,多频率外壳兼容,精细O型环压力调整,可集成温度传感器,xian*的磁反密封技术。

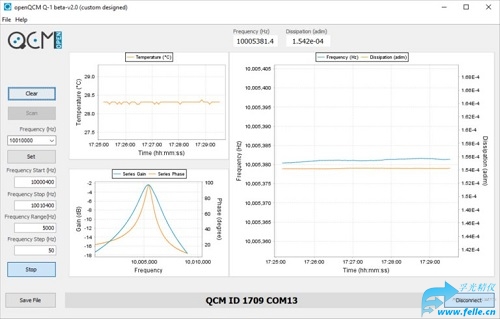

实时频率和耗散检测
软件通过对石英洛伦坦Lorentian resonance共振曲线的分析,能够实时测量频率、相位和耗散。该软件驱动DDS合成器对谐振频率附近的石英晶体进行被动激励，从增益/相位比较器获取振幅原始数据。实时采集谐振曲线，实现了频率和功耗的实时监测。
晶体石英微天平规格
测量能力：
测量频率：频率分辨率1Hz
测量耗散：耗散分辨率：10^-6
Overtones分析：高达第9级overtone@5MHZ石英, 高达第5级overtone@10MHZ石英
测量模式：空气，静态液体，流动液体
DDS/DAC综合器-AD9851
DDS频率输出范围：直流到51MHZ
DDS clock rate:120MHz
RF/IF增益和相位探测器
输入频率：0-2700MHZ
增益测量范围：+/-30dB
相位测量范围：+/-90度
数字电位计-AD5252
电阻：1K 欧姆
流动窗口
材料：PMMA 或 PTFE （其它材料可定做）
14mm内部容积：50µL
25.4mm内部容积：200µL
O型环：FKM
开窗：
材料：PMMA 或 PTFE （其它材料可定做）
样品容量：10µL~100µL
O型环：FKM
石英兼容性：
标准石英频率：5MHz 和 10MHz
*大石英频率：兼容DDS频率输出频率50MHz
容纳直径：14mm 和25.4mm
电极配置：单侧连接
石英传感器连接：pogo-pin
泛音测量能力：有
尺寸：143.1 x 66.8 x 26 mm
重量：50g
盒子材料：尼龙
