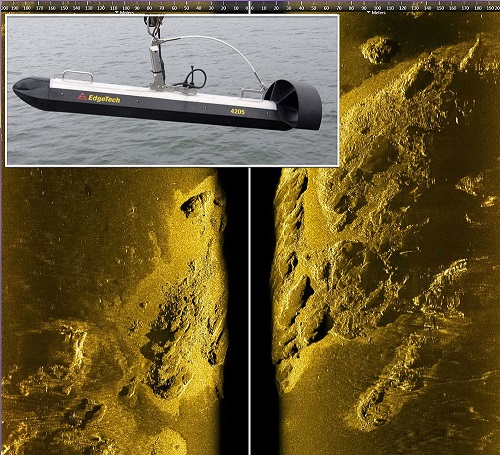

三频率侧扫声呐4205是一种通用侧扫声纳系统,可以配置用于从浅水到深水的几乎任何勘测应用,利用EdgeTech的Full Spectrum®CHIRP技术，比非CHIRP技术侧扫声呐系统高50%的范围内提供清晰、高分辨率的图像；从而使客户能够覆盖*大的区域，并节省花费在昂贵调查上的资金。

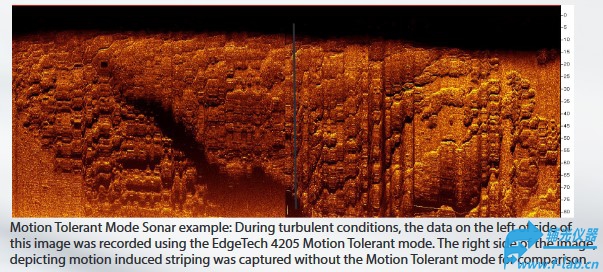

除了EdgeTech众所周知的高分辨率图像外，三频率侧扫声呐还具有许多新功能，使该系统在海上作业中*加灵活和强大。三频率侧扫声呐有三频侧扫声纳配置或运动容忍和多脉冲配置。三频版本允许测量人员选择从三频系统同时操作任何两个频率。例如，可以通过选择230/540kHz的组合来实现远程操作。然后，根据需要，可以将系统*改为540/850kHz系统，以进行*高分辨率的调查。具有多脉冲的三频率侧扫声呐运动容忍配置为勘测人员提供了以*快的勘测速度或在*恶劣的天气条件下操作的能力，同时仍然获得高质量的水下图像。此外，对于那些需要*有限的海底视图的操作，这种配置可以在单脉冲高分辨率模式下操作。在三频和耐运动/多脉冲配置中，通过集成可与可选USBL信标耦合的*准确的航向传感器，拖船和目标定位得到了改进。此外，所有系统现在都配备了增强的拖船功率，以支持*广泛的额外第三方传感器。所有EdgeTech 4205系统均由上部系统和可靠的不锈钢拖鱼组成。顶部处理器可机架安装，并配有易于使用的GUI软件，可安装在可选的工业工作站、笔记本电脑或客户提供的PC上。
三频率侧扫声呐典型应用
电缆和管道调查
地质/地球物理调查
地雷对策（MCM）
地质灾害调查
通道间隙
搜索和恢复
考古调查
三频率侧扫声呐规格参数
侧扫声纳系统规格参数
频率：120/410/850 kHz or 230/540/850 kHz
工作范围：120 kHz: 600m, 230 kHz: 350m, 410 kHz: 200m, 540 kHz: 150m, 850 kHz: 90m
水平光束宽度：0.7度@120KHz, 0.44度@230KHz, 0.28度@410KHz, 0.26度@540KHz, 0.23度@850KHz
垂直光束宽度：50度
分辨率： 120KHz: 2.4cm, 230KHz: 1.2cm, 410KHz:0.5cm, 540KHz:0.45cm,850KHz:0.2m
拖鱼尺寸：长度140cm, 直径：12cm
重量：52kg
zui大浅深：2000m
材质：不锈钢
