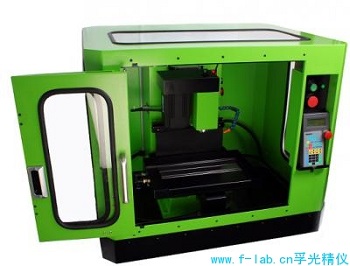

拉伸试样制样机

这款拉伸试样制样机是进口拉力试验机制样机,也是功能强大的拉力试验试样制备机,它的运动控制是基于数控技术,快速完成拉伸试样制样,广泛用于黑色和有色金属和塑料,有色金属,钢,钛,钢合金等材料。

拉伸试样制样机采用简单的连接方式，单个市售的USB电缆用于PC和控制板之间的通信，可根据用户喜hao进行放置。除了上述之外，拉伸试样制样机还配备了以下附加功能：
快速系统设置：
    拉伸试样制样机基于PC的NC板易于安装，可以放在PC旁边。
操作方便
    拉伸试样制样机SamCut II简单的操作结构，使基于PC的NC易于使用，即使是初学者。
复杂运动 - 易于编程
    拉伸试样制样机控制系统使用基于PC的NC，可以轻松操作，支持多种文件格式，如NC（G-code），PLT和DXF作为输入文件格式。
样品制备机的其他功能 - TT-Cut II
    拉伸试样制样机3D工具路径，3D放大和缩小允许仔细检查路径配置文件，并且锁定重启功能减少损失。
样品制备机的应用 - TT-Cut II
    拉伸试样制样机黑色和有色金属和塑料,有色金属，钢，钛，钢合金等

样品制备机的规格说明黑色和有色金属和塑料,有色金属，钢，钛，钢合金等
直流电源输入	5V，24V
PC端口接口	接口板3轴脉冲分配板
控制轴	4轴同时控制
输入文件格式	PLT，DXF，NC，HPGL
块重启	只要防止加工停止，重新启动功能可用于通过使用块计数值从停止点重新加工。
从2D图纸3D	加工重复加工每一层
实时工具路径	3D查看，放大，缩小
其他	手动慢跑，手柄慢跑 自动返回加工起点 进给倍率，进给速率 加速，减速等



样品制备机技术规格 - TT-Cut II
	TT-Cut II-M	TT-Cut II-M6	TT-Cut II-M15	TT-Cut II-T
*大。 X-Y进给速度（mm / min）	6,000	6,000	15,000	6,000
主轴锥度	BT-20	-	ISO 10	BT-20
夹头	ER16	PC夹头ø6	SK-6	ER16
主轴（RPM）	5,000	21,000 RPM		5,000
主轴电机	AC伺服750W	高主轴电机750W交流伺服		750W
ATC（自动换刀）	-	5个工具，Z传感器		-
控制器	PC-NC			运动控制
进给距离（mm）	225x95x145
加工范围（mm）	225x95x145
X-Y台尺寸（mm）	350x150
进料方式	燕尾导管，滚珠丝杠
进给电机	AC伺服
操作方法	触摸屏/ MPG
重复精度（mm）	0.005
位置精度（mm）	0.01
电源	110 / 220V单相（50 / 60Hz），1.5kW
机器尺寸	820x800x1600 mm（带表）
机器重量	约 250kg（含表）
标准配件	MPG，PC，机台，Z传感器，冷却液供应商	MPG，PC，机台，冷却液供应商		MPG，PC，机台，Z传感器，冷却液供应商
