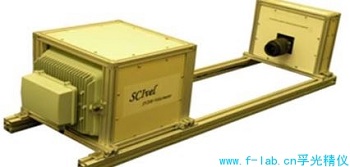

统计图像测速仪

统计图像测速仪采用统计图像成像测速技术,是喷雾测速,火焰测速,羽流测速,排烟和粒子云测速的新型图像测速仪. 统计图像成像测速仪测量湍流和流型,并且基于图像的不同段之间的相关性来估计全平面速度,成为取代PIV粒子图像测速仪器的新型图像成像测速仪器。
统计图像测速仪亮点
获得全流场瞬时速度和平均速度
实时显示喷雾场图像
可与任何高速摄像机一起使用的独立软件

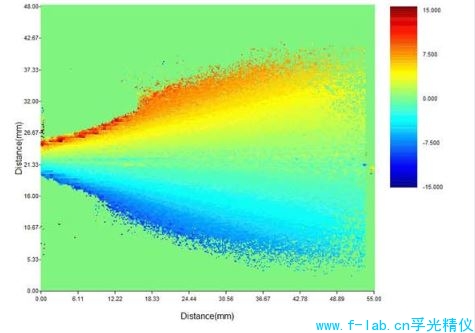

  提供成像平面的平均X和Y速度图
  与PIV和PDA等其他技术相比便宜
   比PIV和PDA操作使用简单
 统计图像测速仪参数
空间分辨率：0.3mm
zui大喷雾尺寸：125mm * 80mm
相机采样速度：10000Hz
仪器重量：10kg
统计图像测速仪应用
喷雾速度测量
  湍流速度测量
  颗粒云的速度测量
  废气烟雾的速度测量


统计图像测速仪工作原理
统计图像测速仪使用一系列连续图像的统计相关性来计算喷雾或移动颗粒云的速度。 图像的像素根据其强度进行分类。 使用后续图像的统计相关像素与其先前图像的强度相匹配。 从图像中测量像素行进的距离，并将其从视野缩放到校准距离。 已知连续图像之间的时间，然后可以计算喷雾或颗粒云的速度。
