高光谱成像显微镜

这款高光谱成像显微镜是采用中红外量子级联激光器技术的显微高光谱成像系统和化学成像显微镜,采用宽视场光谱显微成像技术,实现对活细胞等组织高光谱成像。

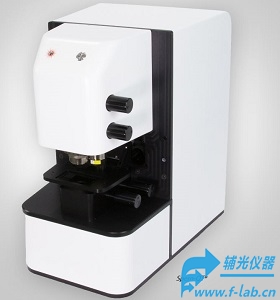

高光谱成像显微镜Spero-QT是第二代免标记化学成像显微镜,提供无与伦比的中红外光谱功能,在空间分辨率,速度,视场等指标方面超过傅里叶变换红外显微镜,并且不需要低温冷却。这款高光谱成像显微镜Spero-QT比拉曼显微镜和光热红外显微镜*快,避免了样品组织自荧光问题。高光谱成像显微镜Spero-QT提供了活体和实时化学成像的新数据采集功能，可以采集三个显微镜载玻片视场大小的图像。

高光谱成像显微镜*点
实时化学成像,高通量光谱成像,采用超高亮度QCL量子级联激光器技术
不需要染色或分子标记
无标记红外光谱显示样品的纯化学性质
不需要冷却制冷
具有反射和透射模式
实时视频率红外成像
高灵敏度测量<3mAU
快速高光谱扫描(>7M光谱点/秒）
高NA数值孔径,大FOV视场光学器件
多种格式输出
高光谱成像显微镜应用
组织,细胞和流体的生物医学成像
癌症研究
制药测试和药物研发
活细胞成像
液体和微流体分析
化学反应监测
化学探测和识别
高分子科学
等粒子体和超材料
材料检测
蛋白质分析
法医和刑侦
高光谱成像显微镜类型比较

型号	SPERO-QT	SPERO-LT
红外反射	√
红外透射	√	√
可见部分	√
马赛克缝线	√	√
高光谱立方体采集	√	√
高分辨率红外物镜0.7NA	√
宽视场红外物镜0.3NA	√	√

高光谱成像显微镜类型参数

参数	SPERO-QT	SPERO-LT
配置区别	高分辨率红外物镜0.7NA	宽视场红外物镜0.3NA
波长范围	1800cm^-1~950cm^-1	1750cm^-1~1000cm^-1
图像立方体采集时间	<40秒（采集450吸收图像@2cm^-1间隔）
相机阵列	480x480	480x480
图像像素尺寸	1.3um（0.7NA)	4.3um（0.3NA)
衍射极限空间分辨率	< 5 μm @ λ = 5.5 μm	< 12 μm @ λ = 5.5 μm
数值孔径	0.7	0.3
光谱分辨率	可变,*高2cm^-1
*小探测信号	<3mAU/扫描
工作距离	>8mm	>25mm
视场FOV	650 μm x 650 μm (0.7 NA)	2 mm x 2 mm (0.3 NA)

位移台
X轴行程范围：>75mm     Y轴行程范围>50mm  Z轴行程范围>10mm  重复精度：<1um

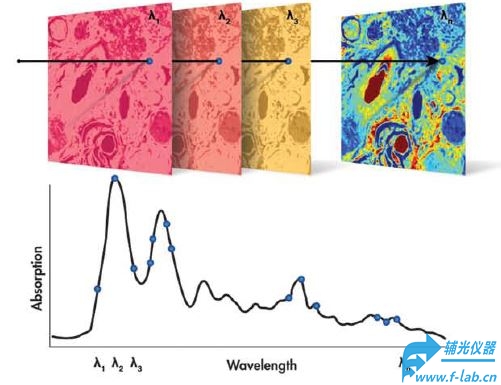

获取图像和光谱合二为一的数据图像立方体,每个像素位置都有光谱数据

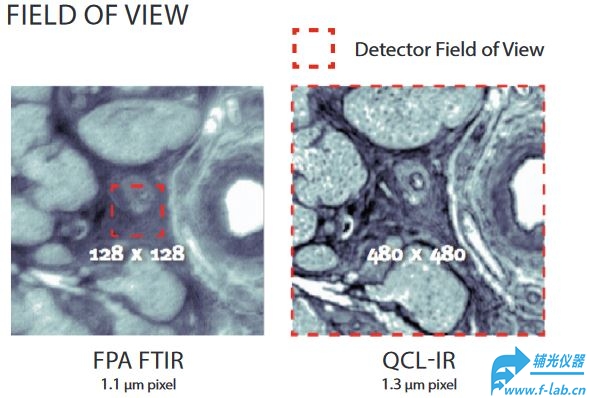

高光谱成像显微镜的视场FOV大于FTIR红外显微镜的视场
