这款

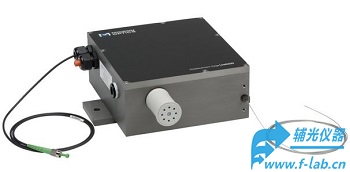

长行程位移计OS5500是采用布拉格光栅FBG传感技术的
长行程位移传感器,适合位移变量小于450mm的位移监测,广泛用于土木和岩土结构位移监测。
长行程位移计OS5500基于布拉格光栅FBG传感技术,用于测量试样表面两个测点之间的位移。
长行程位移计OS5500设计灵活,方便连接到各种结构表面，可直接测量金属、混凝土和其它表面位移。布拉格光栅FBG包裹在坚固的硬涂层阳极氧化铝外壳内,保护传感器不受外界干扰，又能够胜任苛刻环境使用。
长行程位移计OS5500即可以单独使用,也可以组网组成传感器列阵使用。电缆可直接链接到外壳的接口，不需要额外的接线盒。
长行程位移计OS5500继承了FBG布拉格光栅传感器的所有you点，比如不受EMI电磁干扰,这是其它技术无法达到的。
![$title]( "$title")
长行程位移计OS5500特点
高达450mm测量范围
1mm不锈钢线缆适合苛刻环境使用
坚固的铝外壳适合室外安装,防护级别高达IP67
支持1根光纤上链接多个光栅位移计
温度补偿技术
快速时间响应能力，高分辨率稳定测量
安装方便简单，适合多种应用
长行程位移计OS5500应用
结构健康监测（桥梁，大坝，隧道，建筑物，矿井，采油平台等）
能源领域（风力发电机,油井，管道，核反应堆，发电机等）
交通领域（铁路，火车，汽车等）
石油和天然气（储油罐监控，油气平台结构安全监测，管道安全监测）
工业测量（加热器和金属制造过程控制）
能源（风电，油井，管道，核反应堆，发电机）
国土安全（周界入侵，热点监测，安全门监控）
航空航天（航天器机身，复合结构，风洞，静态测试）
长行程位移计OS5500规格参数
|
位移测量范围 |
150mm,300mm,450mm |
|
分辨率 |
0.02%F.S. |
|
线性度 |
<0.4%F.S. |
|
重复精度 |
+/-0.05%F.S. |
|
工作温度范围 |
-40~80℃ |
|
适合环境 |
适合潮湿,高湿度环境,防护级别IP67 |
|
疲劳寿命 |
16x10^6循环@63mm行程 |
|
温度影响 |
0.006%/℃ F.S. |
|
尺寸 |
190 L x 175 W x 90 H mm |
|
重量 |
<3.1kg |
|
外壳 |
氧化铝 |
|
拉线长度 |
2m,6mm接头 |
|
光纤连接 |
内部至仪表，接受直径在3至7 mm之间的电缆 |
|
安装 |
贴敷式，带有2个8.8mm孔 |
|
峰值反射率 |
>70% |
|
FWHM(-3 dB点） |
0.25nm +/--0.05nm |
|
隔离度 |
>15dB(@中心波长+/-0.4nm） |
