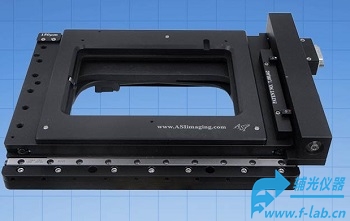

电控XYZ显微镜位移台

电控XYZ显微镜位移台是一款高精度显微镜定位位移的电动显微镜XYZ位移台,提供高分辨率和高重复性的显微镜台的XYZ位置定位。
XY轴的精确位移定位是通过使用高分辨率旋转编码器的闭环直流伺服电机精确控制而实现的。通过对显微镜位移台位置进行闭环控制，就不会出现位移台位置定位丢失的情况,而位置丢失问题在开环微步位移台中时常发生。
电控XYZ显微镜位移台XY轴采用交叉滚筒、高精度导螺杆、零间隙微型齿轮直流伺服马达，运动平稳准确。电控XYZ显微镜位移台顶板可按照标准的K-size载物台载玻片样品架,可用于任何样品和多种载玻片、培养皿、多孔板等。
电控XYZ显微镜位移台的载物台载玻片样品架insert通过一个压电元件进行150μm行程纳米精度(300μm和500μm行程范围也可提供)控制,通过在Z平面上移动样品,可以使消除扭曲的导线或所需的间隔。
采用微处理器控制的MS-2000位移台控制器对YXZ三轴控制,具有RS-232，USB与位移台通信选项。

电控XYZ显微镜位移台*点
1.闭环控制X轴，Y轴和Z轴的精确定位和高度可重复聚焦。
2.动态速度范围宽，梯形运动轮廓可调。
3.平滑可调式双量程摇杆控制。
4.背光液晶显示器显示X、Y、Z坐标,“0和“Home”按钮为简单的*立操作。
5.紧凑的人体工程学桌面控制单元尺寸 (9 x 23 x 16½ cm)机架安装控制器与*立的操纵杆也可用。
6.许多流行的软件包兼容
7.多数情况下行程范围将覆盖扫描多数多孔板
电控XYZ显微镜位移台技术参数

XY轴行程范围	120 mm x 110 mm
XY轴分辨率（编码器步长）	0.088μm
XY轴导螺杆精度	0.25μ/mm
XY轴RMS可重复性	< 0.7 μm
XY轴*大速度	7 mm/sec

电控XYZ显微镜位移台-压电控制器规格

技术参数	PZ-2150	PZ-2300	PZ-2500
压电行程范围（+/- 5%）	150 μm	300 μm	500 μm
压电*小移动/分辨率	2.2 nm	4.5 nm	7.6 nm
全行程*大负荷	2Kg	1Kg	1Kg
瞬时响应时间	11 – 15 ms	/	/
额外模拟输入	0 to 10 Volts	/	/
*大输入频率	20 Hz	/	/
*大连续输出电流	13 mA	/	/

注明：**在600克的负载下，在30%的行程范围内移动所需的时间为10%-90%
*在外部输入模式下，使用*高的位DAC将提高分辨率。例如0-10模拟压注明：在600克的负载下，在30%的行程范围内移动所需的时间为10%-90%
在外部输入模式下，使用*高的位DAC将提高分辨率。例如0-10模拟压电从DAC的结果如下：

PZ-2150
额外模拟输入	步长	分辨率
16 Bit DAC	65536	2.2 nm
17 Bit DAC	13075	1.1 nm
18 Bit DAC	262144	0.55 nm

电控XYZ显微镜位移台可选项
1.用于高精度定位的ZY轴线编码器。线性编码器分辨率为10纳米，比例尺精度为0.3纳米每10毫米3纳米每100毫米。样品处的定位分辨率<50纳米。
2.自动对焦（需要NTSC或PAL合成视频信号）
3.当使用标准的旋转编码器时，其他的导螺杆螺距可用于*快的XY转换，或*精确的定位。
4.台翼为*多的附件空间。
电控XYZ显微镜位移台可使用的显微镜品牌型号
1.莱卡显微镜：DMI3000, DMI4000, DMI5000, DMI6000, DMIRB, DMIRBE, DMIRE, DMIRE2
2.尼康显微镜– Diaphot 200, Diaphot 300, Diaphot Eclipse TE200, Diaphot Eclipse TE300, Diaphot Eclipse TE2000, Eclipse Ti
3.奥林匹斯显微镜– BX50WI, BX51WI, BX61WI, IMT-2, IX50, IX51, IX70, IX71, IX81
4.蔡司显微镜– Axioskop FS, Axiovert 35, Axiovert 100, Axiovert 100M, Axiovert 135, Axiovert 135M, Axiovert 200, Axiovert 200M, Axio Observer, IMC 35
