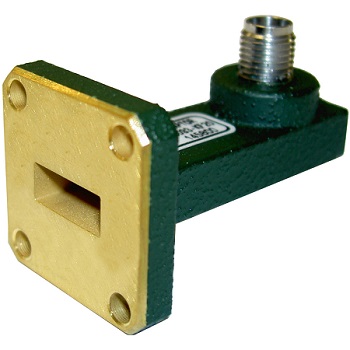

K型波导同轴适配器

K型波导同轴适配器waveguide to coaxial adapters是为波导到同轴接口转换设计的微波波导到同轴适配器，覆盖所有高达40GHz的波导频段。设计适用于zui常用的同轴适配器类型。高达18GHz, VSWR ≤ 1.2,具有全波段和窄波段版本。

型号：

FPFLA-094-KF

品牌：

进口

价格：

￥0.00

类别：

在线垂询

在线客服邮箱 info@f-lab.cn 服务热线 021-2279 9028 您也可网站留言或在线客服留言垂询，辅光仪器-规模型进口精密科学仪器供应商欢迎您！

分享到：QQ空间新浪微博腾讯微博人人网微信

销售排行榜

暂无信息

浏览历史

清空

商品详情

K型波导同轴适配器waveguide to coaxial adapters是为波导到同轴接口转换设计的微波波导到同轴适配器，覆盖所有高达40GHz的波导频段。设计适用于zui常用的同轴适配器类型。
K型波导同轴适配器新型093-KF/KM系列和094-KF系列波导-同轴适配器采用改进的机械设计，具有*高的耐用性和可靠性。此范围内的适配器配有精密的“K”型连接器，可用于高达40 GHz的频率范围。还可提供经过专门you化并提供降低VSWR的窄带型号。提供公接头和母接头，详情见下表。
K型波导同轴适配器特点
•低VSWR
•高达40 GHz的型号
•由黄铜或*铝制成
K型波导同轴适配器规格参数

型号	频率单位 (GHz)	波导			VSWR (better than)	*尺寸(黄铜)
型号	频率单位 (GHz)	WG	R	WR	VSWR (better than)	A	B	C
18094-KF20	11.9 - 18.0	18	140	62	1.1	37.1	45.5	17.9
18093-KF20	11.9 - 18.0	18	140	62	1.12	37.1	45.5	17.9
19094-KF20	14.5 - 22.0	19	180	51	1.1	36.3	45.5	17
19093-KF20	14.5 - 22.0	19	180	51	1.2	36.3	45.5	17
19093-KM20	14.5 - 22.0	19	180	51	1.2	36.3	45.5	19.4
19093-KF21	20.2 - 20.8	19	180	51	1.05	36.3	45.5	19.4
20094-KF20	17.6 - 26.7	20	220	42	1.1	28.6	37	16.1
20093-KF20	17.6 - 26.7	20	220	42	1.2	28.6	37	16.1
20093-KM20	17.6 - 26.7	20	220	42	1.2	28.6	37	19.3
20093-KF21	21.2 - 23.6	20	220	42	1.1	28.6	37	16.1
20093-KM21	21.2 - 23.6	20	220	42	1.1	28.6	37	19.3
20093-KM23	23.0 - 24.0	20	220	42	1.1	28.6	37	19.3
21094-KF20	21.7 - 33.0	21	260	34	1.15	28.7	37	16.1
21093-KF20	21.7 - 33.0	21	260	34	1.25	28.7	37	16.1
21093-KM20	21.7 - 33.0	21	260	34	1.25	28.7	37	18.8
21093-KF22	24.5 - 27.0	21	260	34	1.1	28.7	37	16.1
22094-KF20	26.4 - 40.1	22	320	28	1.15	28.4	36.5	15.7
22093-KF20	26.4 - 40.1	22	320	28	1.2	28.4	36.5	15.7
22093-KM20	26.4 - 40.1	22	320	28	1.2	28.4	36.5	17.9
22093-KF22	37.0 - 39.5	22	320	28	1.1	28.4	36.5	15.7
22093-KF23	27.0 - 29.5	22	320	28	1.1	28.4	36.5	15.7
22093-KF24**	40.5 - 42.5	22	320	28	1.3	28.4	36.5	15.7
22093-KF25	28.0 - 32.0	22	320	28	1.15	28.4	36.5	15.7
22093-KF26	33.0 - 35.0	22	320	28	1.1	28.4	36.5	15.7
22093-KF27	28.0 - 31.0	22	320	28	1.1	28.4	36.5	15.7
22093-KM21	28.0 - 28.7	22	320	28	1.15	28.4	36.5	15.7
22093-KM22	37.0 - 39.5	22	320	28	1.1	28.4	36.5	15.7
22093-KM23	27.0 - 29.0	22	320	28	1.1	28.4	36.5	15.7
22093-KM24	40.5 - 42.5	22	320	28	1.3	28.4	36.5	15.7
22093-KM25	28.0 - 32.0	22	320	28	1.15	28.4	36.5	15.7
22093-KM26	33.0 - 35.0	22	320	28	1.1	28.4	36.5	15.7
