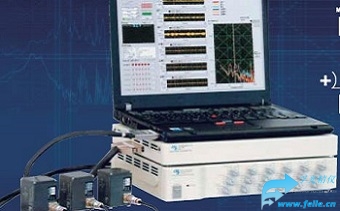

微振动测量分析仪

微振动测量分析仪是专业为微振动测量记录分析而设计的微振动测试分析仪器,广泛用于振动幅度较小,振动频率较宽的微小振动测量分析.
这款微振动测量分析仪高性能振动波形的监测,振动波形收录,振动波形分析和数据,
微振动测量分析仪特点
8通道同时记录
加速度,速度和位移频谱图表显示
传递函数,相位,相位特性的FFT分析系统
时间信号,频率信号数据显示系统
直流和交流电源两用

微振动测量分析仪参数规格
加速度测量范围:0.1~400Hz , 60dB=1cm/s^2 (1Gal)/V
速度测量范围:0.4~100Hz , 60dB=1mm/s/V
位移测量范围:0.5~100Hz,  60dB=0.1mm/V
低通滤波:50Hz, 100Hz, 200Hz, 400Hz
外部尺寸:335x275x60mm
重量:4.5kg

采集数据的设定	①数据保存处及文件名的设定 ②频率范围（20/50/100/200/500HZ）的切换设定    （重复率根据频率范围的切换自动设定） ③数据采集组及通道设定 ④数据采集方式（手动方式和定时方式）的切换以及各种采集方式的设定
FFT的设定	①频谱显示（PSD或1/3 Oct)的切换设定 ②rms或O-P 的切换设定
其他功能	①FFT 平均处理功能 ②传递函数或重叠显示③频率对数显示 ④游标功能     ⑤图像坐标设定     ⑥设定文件的读取、保存 ⑦显示窗口的印刷       ⑧CSV或PNG文件形式保存

群组解剖	对采集的每组数据进行FFT分析 每组数据内的全波形及频谱显示、个别及重叠显示（三都图）可切换
采集书记的同时解析	不同采集数据的群组，能下载同时采集的任何两组数据并进行FFT分析（传递特性显示）
解析条件	①分析形式     　　　可从即时，加算平均、峰值保持中选取 ②振动频率范围   　　固定在采集时的振动频率范围内 ③重复率         　　从87.5% ，75% ，50%，0% 中选择 ④数据形式       　　 从PSD（Ｖ　√　ＨＺ）或１/３Ｏｃｔ，中选择任何一个 ⑤ｒｍｓ或ｏ－ｐ的选择　从实效值或单边振幅峰值中选择 ⑥分析时间　　　　　　　设定开始时间和时间幅度 ⑦播放速度　　　　　　　从高、中、低中选择
其他功能	①Ｘ轴的线性或对数切换 ②直接点击图像，可切换游标的显示或非显示 ③解析窗口印刷输出及ＰＮＧ文件化 ④ＣＳＶ形式文件保存



安全注意事项

在使用本产品之前，请先阅读使用说明书，以确保正确使用
