电化学反应成像显微镜采用
共聚焦显微镜技术对电化学反应实时成像检测,特别适合锂离子电池内部电化学反应的原位观察与测量。
电化学反应成像显微镜提供高清晰度彩色运动图像,用于充电或放电库中电极的表面或横截面观察。可以用来观察电化学反应在电极上或整个锂电池深度的分布,测量活性材料的膨胀和收缩,分析枝晶形成机制。因此,电化学反应成像显微镜是评价锂电池各种研发工作、材料性能改进和质量保证中的性能的有效工具。
电化学反应成像显微镜采用lasertec真彩色共焦光学技术,通过专门为现场观察设计的观察盒上的窗口对锂离子电池充放电电解液中的电化学反应分布成像可视化。提供可变速度的运动图像,便于观察和分析。
锂离子电池如今广泛应用于智能手机、手机、平板电脑和笔记本电脑上。随着锂离子电池的应用越来越广泛,包括用于电动汽车的中大型电池和负载均衡,锂离子电池有望以*高的能量密度和*短的充电时间提高能效,同时满足*高的安全标准。锂离子电池的性能取决于许多因素,包括阴极、阳极和电解液用活性材料的组成(可从1000多种不同材料中选择),以及活性材料用导电剂的选择及其用量。然而,目前普遍采用的评价方法只能根据充放电曲线来评价锂离子电池的性能,而不能直观地反映密封锂离子电池内部的电化学反应。
电化学反应成像显微镜主要特点
高清晰度运动图像,具有良hao的分色效果,由真彩色共焦光学系统提供,you化用于原位锂电池观察,不受玻璃表面或电解质的影响
以业界lingxian的图像捕获速率进行实时观察
枝晶的三维测量
电化学反应成像显微镜应用
锂离子插层的可视化
活性材料膨胀和收缩的测量
电极厚度测量
枝晶形成机理分析

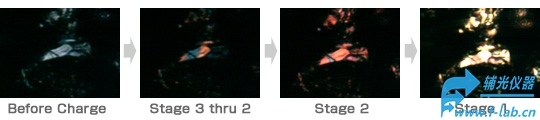

电化学反应成像显微镜观察石墨阳极表面反应分布: 在锂离子电池充电过程中,观察到石墨阳极电荷经过几个阶段,到达di阶段,锂离子插在所有层之间。在第1阶段,电极上活性物质的颜色为金。通过观察活性物质如何从灰色变为蓝色、红色,zui后变为金色,可以分析锂电池的特性。
