锂电池化学反应监测显微镜

锂电池化学反应监测显微镜采用实时共聚焦成像技术对锂离子电池充放电电化学反应成像可视化测量,可观察电极横截面上的电化学反应分布，测量充放电过程中发生的膨胀和收缩。
锂电池化学反应监测显微镜特点
能够观察电极横截面上的电化学反应分布，测量充放电过程中发生的膨胀和收缩。
枝晶形成和生长过程的实时观察
有助于显著缩短锂电池初始分析周期的长度
可用于其他电化学反应成像观察，如腐蚀和电镀

锂电池化学反应监测显微镜应用
锂离子电池现场观察检测
电化学反应分布成像可视化,以便与电池的充放电曲线进行分析和比较
实时测量电机膨胀和收缩
枝晶形成的实时观察和测量
离子迁移率和电子迁移率特性的验证
不同C-速率下电化学反应的可视化
循环充电能力退化的可视化和量化
电池高低温性能可视化
下一代电池的评价，包括钠离子电池、全固态电池和金属空气电池
适用于全电池和半电池
用全电池同时分析阴极和阳极的横截面
阳极夹层可视化
阳极不同充放电状态下石墨阳极颜色分析
阳极扩张和收缩的实时观察
阳极枝晶的实时观察
阴极锂离子吸附与解吸可视化及电化学反应分布分析
阴极实时观察扩张和收缩
电解质生成气体的可视化及其来源的识别
电解质添加剂效果评价
电解质浸渍后电极行为的观察
导电添加剂电流集中可视化
导电添加剂分布均匀性的可视化
导电添加剂碳纳米管效应的评价
活性物质之间结合的验证
集热器和活性材料之间结合的验证
用结合性能评价循环特性
分离器材料选择对反应分布影响的验证
陶瓷和其他涂层对反应分布影响的验证

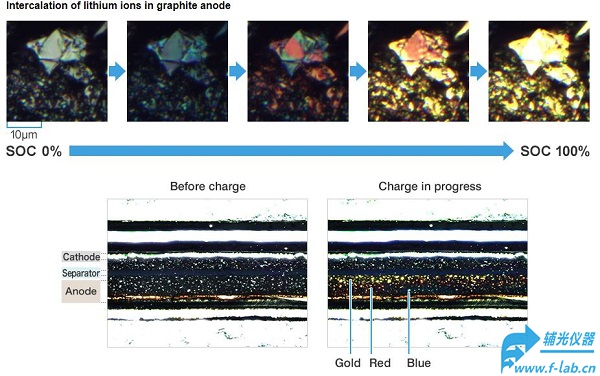

图示说明：石墨阳极在锂离子充电过程中经历了几个不同的阶段，当锂离子在各层之间发生插层时，其SOC100%达到。
在这个过程中，活性物质的颜色从灰色变成蓝色、红色，zui后变成金色。从这些颜色可以定量分析电化学反应的分布。

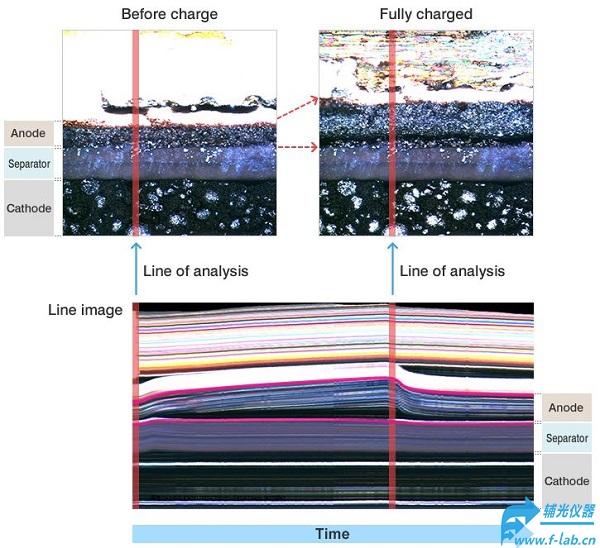

膨胀/收缩分析：实现小变化测量和实时分析，而使用测微计或位移计两者都不可能。对捕获的图像进行切片，并按照时间顺序排列连续的切片图像来创建“线图像”。可以选择一个混合层，并对线图像进行测量。
