模块化无限远显微镜是把传统显微镜改造成无限远显微镜的无限远显微镜模块,模块化无限远显微镜采用镜筒透镜Tube lens,适配器准直光,立方体镜头等组成,显微镜物镜能够与镜筒透镜距离较远地安装而不改变光学放大倍数。这种“无限远区间”为各种显微镜配件组装到显微镜主机上带来极大的灵活性。比如,对于落射荧光照明,滤光片立方体和二色光束分离器可以非常轻松地安装到照明光路中。
其中的滤光片立方体可以安装标准的奥林巴斯U-MF2滤光片,并非常容易与物镜,镜筒透镜,光纤照明器件等装配起来,使用标准的38mm直径的适配环装配。

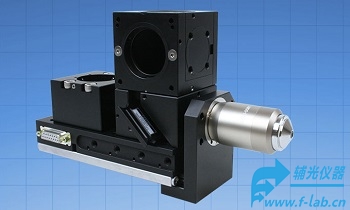

图1：基本型双端口无限远显微镜配置-MIM2
模块化无限远显微镜组成
镜筒透镜：图像生成部分，200mm焦距
C-mount：相机接口
无限远分束立方体：可用于落射滤光片立方体，或直角物镜适配器
物镜适配器：可选,用于尼康CFI60，三丰或奥林巴斯RMS螺纹物镜
通用耦合器件：用于所有无限远器件的耦合
模块化无限远显微镜可选组件
C-mount分束器：提供第二个相机/探测器接口
滤光片转轮适配器：
电动定位台：用于聚焦显微镜
显微镜载物台等

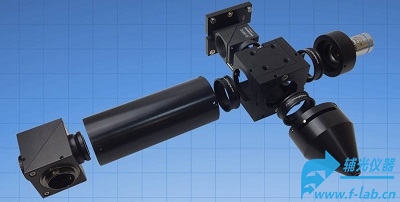

图2;模块化无限远显微镜组成示意图
模块化无限远显微镜规格参数
镜筒透镜/tube lens: 标准30mm直径x200mm焦距（尼康），也可选100mm,120mm,160mm,300mm，400mm焦距的消色差透镜
光束分束器：奥林巴斯AX/BX/IX系列立方体U-MF2
物镜：尼康CFI60系列，三丰LWD系列,奥林巴斯无限远矫正物镜系列
相机接口：C-mount，T-mount,F-mount, ENG-mount
照明：液体光导适配器,灯泡适配器,LED光源可选

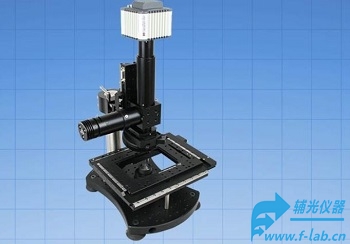

采用显微镜支架VTS-2300搭建的无限远显微镜图示
模块化无限远显微镜系列
1.基本型单端口无限远显微镜配置-MIM1
具有自动聚焦和一条水平成像光路,聚焦调焦行程>15毫米。包含C60-RA_MIRROR, C60-OBJ_xxx, C60-RING, LS-50 stage。
MIM1-OSRMS–基本型无限显微镜带有RMS(Olmpus)物镜适配器。
MIM1-OSM25 –基本型无限显微镜带有M25 （尼康）物镜适配器。
MIM1-OSM25-PI –MIM1单物镜显微镜，C60-CUBE-I型落射荧光端口。
MIM1-OSM26-PII –MIM1单物镜显微镜，C60-CUBE-II型落射荧光端口。
MIM1-OSM27-PII-TN200-MMC –MIM1单物镜，C60-CUBE-II型外接端口，尼康200毫米镜筒透镜tube lens和C-Mount适配器。

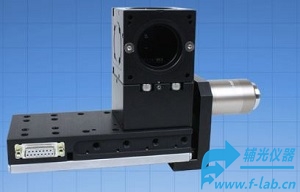

图3：基本型单层无限远显微镜配置-MIM1
2.基本型双端口无限显微镜配置-MIM2
具有自动聚焦和2条水平成像光路,聚焦调焦行程>15毫米,包含C60-RA_MIRROR, C60-OBJ_xxx, C60-RING, C60_RA_2nd_PORT, and LS-50 stage.
MIM2-OSRMS –带有双端口和RMS（Olympus）物镜适配器。
MIM2-OSM25 –带有双端口与M25（尼康）物镜适配器。
MIM2-OSM25-PII –单物镜显微镜和C60-CUBE-II型落射荧光端口。
MIM2-OSxx-PII-TN200-MMC –单物镜，C60 –CUBE-II型外接端口，尼康200毫米镜筒透镜tube lens和C-Mount适配器。
图4：基本型双端口无限远显微镜配置-MIM2
3. 基于成像立方体的无限远显微镜-MIM3
具有自动聚焦功能的主体结构,可直接与成像立方体C60-CUBES一起使用，支持LS-50位移台,调焦范围>15毫米,DV6010燕尾接口C60-RA_OBJ_FC_MNT, C60-OBJ_xxx.
MIM3-OSxxx-PII-TN200 –MIM3单物镜接口,C60-CUBE-II成像立方体用于epi-fluorescent端口和镜片端口,包括尼康镜筒透镜tube lens,适合正置配置。MIM3-OSM25-2PII –MIM3单物镜接口,C60-CUBE用于epi-fluorescent端口。
MIM3-OSxxx-2PII-TN200-MMC-CM25 –MIM3单物镜接口和双成像立方块C60-CUBE-IIs用于epi-fluorescent端口和镜片端口w/mirror.

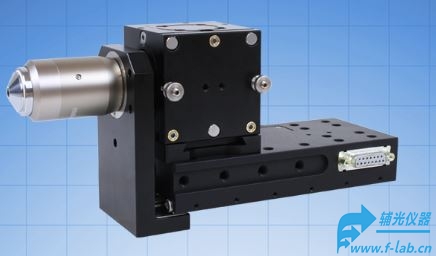

图5：基于成像立方体的无限远显微镜-MIM3
4. 基于成像立方块短端口的无限远显微镜-MIM3-PSL-OSxxx
具有自动聚焦的无限远显微镜基本架构,可直接与成像立方块C60-CUBEs一起来使用，支持w/LS-50位移台,提供15毫米的聚焦行程,DV6010燕尾端口，C60-RA_OBJ_FC_MNT, C60-OBJ_xxx.也包括顶尖C60-SHORT_PORT_L（常用于CRISP显微镜自动对焦系统耦合）。
MIM3-PSL-OSxxx-2PII-TN200-MMC-CM25 –MIM3单物镜显微镜，C60-SHORT-Port-L，C60 –CUBE-IIs2立方块,用于epi-fluorescent port和镜口w/mirror。
MIM3-PSL-OSM25-PII-PI -MMC–MIM3单物镜显微镜,C60_SHORT_PORT_L, C60-CUBE-IIs port and C60-CUBE-I-mirror port with C-Mount on short epi port often for CRISP（常用于CRISP显微镜自动对焦系统耦合）.

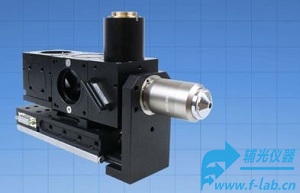

图6：基于成像立方块短端口的无限远显微镜-MIM3-PSL-OSxxx
5.基于成像立方块滑块的无限远显微镜MIM4-Osxxx
具有自动成像立方体滑块的无限远显微镜架构,自动聚焦w/LS-50位移台,聚焦行程>15毫米,包括C60-RA_OBJ_FC_MNT, C60-OBJ_xxx成像立方块。MIM4-OSxxx-PI-TN200-MMC-CM25 –MIM4单物镜，带有用于epi-荧光的立方滑块和C60-Cube-i镜片端口w/mirror，200mm尼康镜筒透镜tube lens和C-mount适配器。
MIM4-OO6A-PI-TN200-MMC-CM25 –MIM4显微镜，带有用于epi-荧光和C60立方-IW/镜的立方体滑块，自动化的OLY转塔，以及带有C-Mount 适配器的200毫米尼康镜筒透镜tube lens。
MIM4-OSM25-PI-MIM4 –单物镜显微镜,带有成像立方体滑块加c60-cube-I镜片端口

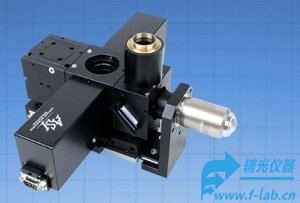

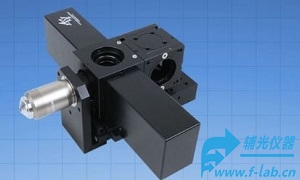

图7：基于成像立方块滑块的无限远显微镜MIM4-Osxxx
