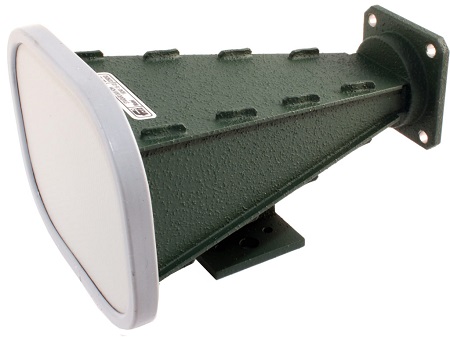

标准增益喇叭

标准增益喇叭是为微波传输设计的增益喇叭,有着广泛的应用例如作为发射、接收或采样天线或馈送反射器,标准增益喇叭的绝对增益可根据光斑尺寸计算。Flann标准增益喇叭是提供精确和可重复增益参考的精密部件。
标准增益喇叭06240至17240型号（含）的低频喇叭由铜板或铝板精确制造而成。标准增益喇叭18240至32240型（含）是在精密心轴上电铸的铜，可确保高精度和重复性。所有标准增益喇叭都提供了典型的增益/带宽曲线。10 dB、15 dB、20 dB、25 dB、30 dB和33 dB增益喇叭也可用于多种波导尺寸。
标准增益喇叭特点
防风雨选项可选
安装支架选项可选
黄铜或铝制造
具有*高频率的型号
标准增益喇叭规格
中频增益随频率的变化……………………±2dB
zui大VSWR（20 dB型…………………    1.2:1

型号	频率范围 (GHz)	波导			标准中频增益 (dB)	尺寸 (mm)
		WG	R	WR		A Overall	B Internal	C Internal
06240	1.14 - 1.73	6	14	650	10	478	240	175
08240	1.72 - 2.61	8	22	430	10	318	160	115
10240	2.60 - 3.95	10	32	284	15	352	203	145
11A240	3.22 - 4.90	11A	40	229	15	290	154	114
12240	3.94 - 5.99	12	48	187	20	495	230	165
13240	4.64 - 7.05	13	58	159	20	419	209	148
14240	5.38 - 8.18	14	70	137	20	375	170	123
15240	6.58 - 10.0	15	84	112	20	328	146	110
16240	8.20 - 12.5	16	100	90	20	245	109	79
17240	9.84 - 15.0	17	120	75	20	215	94	67
18240	11.9 - 18.0	18	140	62	20	153	75	57
19240	14.5 - 22.0	19	180	51	20	145	67	50
20240	17.6 - 26.7	20	220	42	20	120	52	38
22240	26.4 - 40.1	22	320	28	20	85	35	25
23240	33.0 - 50.1	23	400	22	20	68	28	20
24240	39.3 - 59.7	24	500	19	20	54.5	23	18
25240	49.9 - 75.8	25	620	15	20	45.5	19	13
26240	60.5 - 92.0	26	740	12	20	38.5	15	11
27240	73.8 - 112	27	900	10	20	32.5	12.4	9
28240	92.3 - 140	28	1200	8	20	27.5	10	8
29240	114 - 173	29	1400	6	20	24.5	8.5	6.5
30240	145 - 220	30	1800	5	20	21	7	5
31240	172 - 261	31	2200	4	20	18	6.5	4.5
32240	217 - 330	32	2600	3	20	12	6	4
