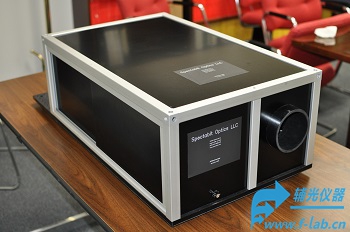

高速纹影系统

高速纹影系统是为高速运动摄影设计的高速纹影摄影系统,提供1微秒的频闪冻结高速现象运动,非常适合冲击波、空气喷射、爆炸和声波纹影成像,并可有CCD相机提供静止图像。高速纹影摄像系统可以由麦克风或其它传感器外部触发，以便在关键时刻捕捉事件。

高速纹影系统可有效捕捉空气密度梯度数字图像和视频,空气密度梯度通常是由从烤箱里升起的冷空气产生,从冰箱流出的空气，汽油蒸汽容器泄漏和子弹周围冲击波,这些现象是用几百年前的纹影仪探测空气折射率微小变化引起的光线弯曲的技术。在过去，纹影系统需要大而复杂的光学装置，很难移动,需要专家使用。模拟纹影仪将所有单个平台上的关键光学元件集成起来,图像由数码相机传感器捕捉。用户可以调整视野和工作距离易于接近的控制。不需要光学方面的专业知识,方便用用户使用。
高速纹影系统原理
高速纹影系统采用特殊设计的滤光片，将线的图案投射到高增益上物体后面的反光屏。屏幕将光线反射回纹影镜在到达摄像机传感器之前通过一个截止滤波器。传感器聚焦在物体上，而不是
滤光片或截止滤光片，且景深足够浅，使筛网图案完全散焦。在没有密度梯度的情况下，光线从屏幕直接传播到截止滤光片，它阻挡了大约一半的光线。采用xianjin的图像处理算法进行去除背景噪声和增强对比度，使背景强度均匀。
冷热气流、气体蒸汽和冲击波形成密度不同的区域，使光线弯曲，从而扭曲投影在背景屏幕上的线条图案。扭曲会改变光量通过截止滤波器到达图像传感器。在得到的图像中，气流和冲击波出现了像在灰色背景中刻蚀的清晰聚焦的光和暗物体。这个系统非常敏感，所以有可能看到温暖的空气从伸出的手掌中升起。
高速纹影系统提供10°×6.6°的固定角度视野。传感器具有纵横比3:2，可根据需要以横向或纵向模式定位。视野范围从6英寸到16英寸，取决于工作距离。系统需要2.5倍大的背景屏幕视场，其位置应为距摄像机工作距离的2.5倍。
高速纹影系统规格参数

参数	zui大值	zui小值	说明
角视场	10度x6.6度（HxW)	10度x6.6度（HxW)	固定不变的3:2
视场FOV	16''x 10.7''(HxW)	6''x 4''(HxW)	由工作距离决定
工作距离	8'	3'	=6xFOV长
屏幕距离	20'	7'-6''	=2.5x工作距离
屏幕尺寸	40'x27'(HxW)	15''x 10''(HxW)	=2.5xFOV
图像传感器	科学家单色相机CCD,4032x2688像素, 4.9fps @满幅成像
照明	氙灯	氙灯	氙灯
线型	任意方向线	任意方向线	任意方向线
仪器尺寸	24''x18''x10''(LxWxH)	24''x18''x10''(LxWxH)	固定值

超音速弹丸与表面相互作用的冲击波
