模拟纹影仪

模拟纹影仪Schlierenscope是一种模拟投影聚焦纹影系统和大视场纹影镜,非常适合大面积气流,气体蒸汽和冲击波纹影成像。
模拟纹影仪提供大视场FOV，并使用数码单反相机拍摄视频和静态照片,可以让工程师们看到通风系统中的冷热气流，以及工业设备产生的烟气。
模拟纹影仪采用出厂校准设计并配有自己的照明系统。与传统的纹影仪器系统不同，模拟纹影仪整个装置包含在一个单元中，因此它本质上是一个点射式纹影系统。这使得它比传统的纹影系统*容易使用，而且因为它是一个聚焦纹影系统，所以系统的灵敏度集中在一个特定的图像平面上，这可以区分光程不同部分的纹影效果。

模拟纹影仪可有效捕捉空气密度梯度数字图像和视频,空气密度梯度通常是由从烤箱里升起的冷空气产生,从冰箱流出的空气，汽油蒸汽容器泄漏和子弹周围冲击波,这些现象是用几百年前的纹影仪探测空气折射率微小变化引起的光线弯曲的技术。在过去，纹影系统需要大而复杂的光学装置，很难移动,需要专家使用。模拟纹影仪将所有单个平台上的关键光学元件集成起来,图像由数码相机传感器捕捉。用户可以调整视野和工作距离易于接近的控制。不需要光学方面的专业知识,方便用用户使用。
纹影仪原理
纹影仪采用特殊设计的滤光片，将线的图案投射到高增益上物体后面的反光屏。屏幕将光线反射回纹影镜在到达摄像机传感器之前通过一个截止滤波器。传感器聚焦在物体上，而不是
滤光片或截止滤光片，且景深足够浅，使筛网图案完全散焦。在没有密度梯度的情况下，光线从屏幕直接传播到截止滤光片，它阻挡了大约一半的光线。采用xianjin的图像处理算法进行去除背景噪声和增强对比度，使背景强度均匀。
冷热气流、气体蒸汽和冲击波形成密度不同的区域，使光线弯曲，从而扭曲投影在背景屏幕上的线条图案。扭曲会改变光量通过截止滤波器到达图像传感器。在得到的图像中，气流和冲击波出现了像在灰色背景中刻蚀的清晰聚焦的光和暗物体。这个系统非常敏感，所以有可能看到温暖的空气从伸出的手掌中升起。

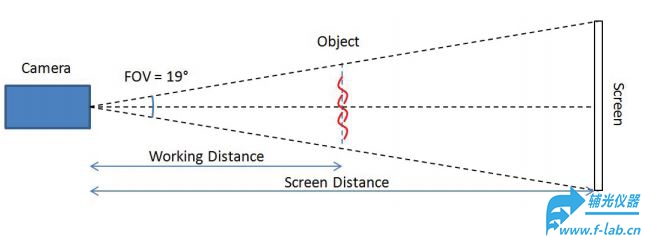

模拟纹影仪(大视场纹影镜)提供19°高11°宽的固定角度视野。垂直视野范围从36到60”，取决于工作距离。系统需要两倍于与视野一样大，应放置在距摄像机工作距离的两倍左右.
模拟纹影仪规格参数

模拟纹影仪规格参数

参数	zui大值	zui小值	说明
角视场	19度x11度（HxW)	19度x11度（HxW)	固定不变的
视场FOV	60''x 30''(HxW)	60''x 20''(HxW)	由工作距离决定
工作距离	15'	9'	=3x垂直FOV
屏幕距离	30'	18'	=2x工作距离
屏幕尺寸	10'x5'~8'(HxW)	6'x3'~4'(HxW)	=2xFOV
图像传感器	数字SLR相机1280x720像素,24fps
照明	连续白光LED	连续白光LED	连续白光LED
线型	竖直线	竖直线	竖直线
仪器尺寸	36''x18''x10''(LxWxH)	36''x18''x10''(LxWxH)	固定值

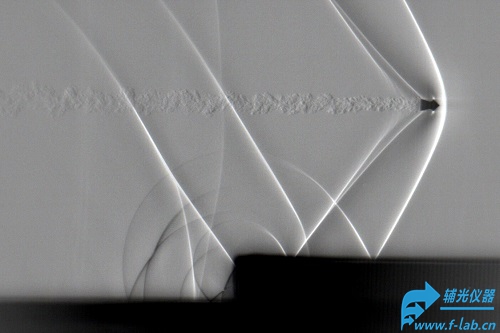

超音速弹丸与表面相互作用的冲击波
