显微镜聚焦位移平台-120x75mm/700nm/5kg

显微镜聚焦位移平台FT-2000是为显微镜载物台XYZ三轴精密定位位移应用设计的显微镜调焦位移台,为显微镜提供高分辨率及高重复精度的定位位移台。
显微镜聚焦位移平台FT-2000适合各种固定载物台的显微镜，或者需要超精密的XYZ三维定位的任何应用,采用闭环直流伺服电机采用高分辨率的旋转编码器进行定位反馈。通过对显微镜聚焦位移平台FT-2000的闭环控制，就不会出现载位移平台位置丢失的情况，避免像开环微位移台那样容易丢失位移定位信息.
显微镜聚焦位移平台FT-2000采用交叉滚筒位移台,高精度丝杆和零间隙微型齿轮直流伺服马达，运动平稳准确。采用微处理器控制的显微镜载物台控制器MS-2000与主机进行RS232和USB通信。

显微镜聚焦位移平台FT-2000特点
1.闭环直流伺服控制XY和Z轴用于精准定位和高重复性聚焦；
2.广的动态速度范围与XY操纵杆控制；
3.利用ASI的经过验证的LS系列的线性定位器用于Z轴控制；
4.Z轴离合器便于手动和电动调焦控制；
5.背光液晶显示器显示XY和Z 坐标；
6.“0”和“Home”键用于简单的独立操作；
7.紧凑的人体工程学桌面控制单元尺寸是6”D x 9”W x 3”H (9 x 23 16½ cm)；
8.显微镜控制用于RS-232系列和USB主机通信；

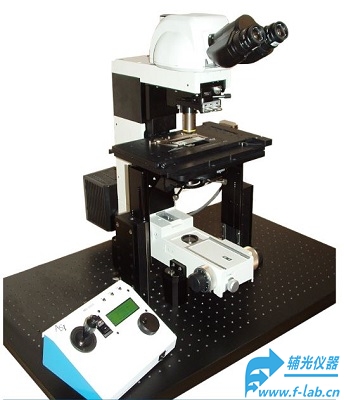

图2：显微镜聚焦位移平台安装示意图
显微镜聚焦位移平台FT-2000规格参数

XY轴行程范围	120 mm x 75 mm
XY轴分辨率（编码器步长）	22 nm
XY轴RMS重复精度	< 700 nm
XY轴zui大速度	7 mm /sec
Z轴分辨率（编码器步长）	50 nm
Z轴重复精度	± 50 nm
Z轴zui大速度	1.6 mm /sec
推荐的zui大负荷（可根据要求提供所需的*大负荷）	5kg

显微镜聚焦位移平台FT-2000配件
1．压电顶板在150微米、300微米和500微米可选；
2.XY和Z轴线性编码器用于高精度定位和聚焦控制；
3.*大的顶板用于连接显微镜操纵杆、微注射器等；
4.台翼为*多的附件空间；
5.自动聚焦用于工作台ASI轴驱动（需要NTSCPAL或S-视频模拟信号）；
6.其他的丝杆螺距也可用；
显微镜聚焦位移平台FT-2000供应的线性编码器附件

坐标轴	分辨率	比例尺精度
XY	10纳米	± 3每尺寸长度
Z（12毫米和25 毫米冲程）	50 纳米	0.025纳米每毫米

显微镜聚焦位移平台FT-2000的丝杆附件配件

丝杆螺距选择	旋转编码器	zui大速度
25.40 mm (极粗)	88 nm	28 mm/sec
12.70 mm (超粗)	44 nm	14 mm/sec
6.35 mm (标准)	22 nm	7 mm/sec
1.59 mm (细)	5.5 nm	1.75 mm/sec
0.635 mm (极细)	2.2 nm	0.7 mm/sec
