储罐无损探伤系统

储罐无损探伤系统是**为储油罐无损探伤检测和储罐无损探测检测而设计的储油罐无损探伤系统,是具创新性和超地形能力的储油罐检测工具。
储罐无损探伤系统you点与*点

·不需要耦合剂或磁铁
·*小的地板准备
·通过涂层测试
·*大穿透高达1.25“（32mm）
·每分钟扫描速度为15-20英尺（4.5 - 6米）
·测试铁质材料，如碳钢和铸铁
·基于PC的/使用数字信号处理的模块化电子设备
·实时数据显示采用xian*的信号处理
·车轮组件提供轻松的机动性和*立的高度调节
·全面覆盖扫描区域，没有“死空间”
·高分辨率彩色图形，3-D显示
·使用罐内*大电压为±12V DC，满足罐体安全要求
·具有可调阈值的LED提供视觉报警
·F2000 Sr.＆Jr.之间的电子和软件兼容性
·32通道 - F2000 Sr。 16通道 - F2000 Jr.
·F2000 Jr.专为难以到达的地区而设计
储罐无损探伤系统新设计*点
传感器和电子产品
·较高的采样率可以*hao的分辨较小的缺陷
·精确匹配的传感器确保通道响应均匀
·利用DSP技术进行*深入的在线处理
·电子封装具有表面贴装技术和
·地板扫描仪内的小型化PC板
储罐无损探伤系统警报系统
·受保护的LED阈值警报
·*明亮，易于看到报警
·报警指示扫描仪的推动速度过快（以确保速度控制）
储罐无损探伤系统车轮和悬挂
·8个大直径轮（3“/76.2mm直径）
·宽轮底座可提高稳定性
·双轮轴设计，适用于大型凹坑顶层和非水平板
·耐化学轮被设计用于抑制振动和滚动碎屑
·持续损害
 储罐无损探伤系统机动性和一体化
·固定轮提供*稳定和*直观的扫描
·可拆卸的固定不锈钢推柄*多的控制
·一个人操作
·笔记本电脑安装在手柄上
储罐无损探伤系统储罐NDT系统软件TT-F2000 Mark II Sr / Jr
·you化的滤波器可以减少背景噪声并增强缺陷信号

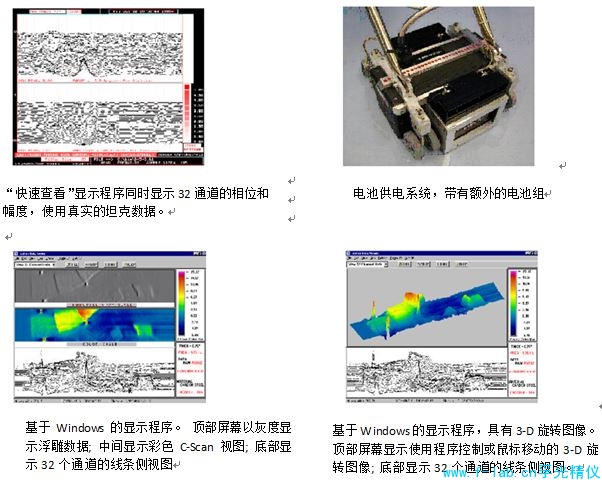

·“快速查看”功能可以同时查看相位和幅度，以便易于识别瑕疵
·基于Windows的显示程序，具有压花和3-D旋转视图功能

储罐无损探伤系统检测能力
·在单次扫描中评估的顶部和底部缺陷

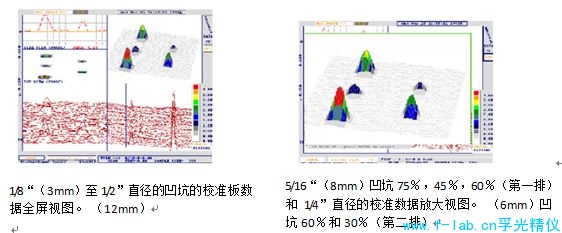

·在1/4“（6mm）板上检测到1/8”（3mm）直径的凹坑深50％
·检测低至5％的壁变薄
·使用“QuickView”软件清楚地将缺陷与脱离信号分开
·通过非磁性涂层检测瑕疵，厚度达到1.00“（25.4 mm）*
·分辨率可能会受到较厚的涂层的影响
选项
·编码器：电子轮将距离和速度信息馈送到收集和显示软件中，以定位和映射缺陷
·测绘软件：采用用户输入的平板尺寸，绘制整个油箱底板（用Autocad LT或Turbocad的螺丝和编码器数据，软件将F2000系统看到的每个缺陷绘制在油罐地板上相应的位置）
·电池：两节12V电池供电10小时
·电池充电器：双电池充电器可以在一整天的电力需求下为电池充电一次
·F-2000 Jr .: 16通道手持式扫描仪，带轮，用于难以到达的区域，如水池，环形环，屋顶支撑和弯曲区域
储罐无损探伤系统软件功能
·用户友hao的菜单驱动功能
·*殊的实时信号处理算法
·实时3-D全彩显示
·旋转视图看到隐藏的缺陷
·C扫描型顶视图显示了易于检测的缺陷
·编码器数据显示距离和位置图
·用于信号处理的数字滤波，同时保留原始数据
·缩放算法进行详细视图
·通过抑制一个或另一个（见插入），将点蚀与点蚀的逐渐壁损失或逐渐的壁损失分开，
·显示损失百分比或英寸/毫米的壁变薄


储罐无损探伤系统技术规格：储罐NDT系统TT-F2000 Mark II Sr / Jr
电子产品
电子基数	数字/ DSP为主
频道	16或32
功耗	*大15VA
线路电压	110/220 VAC（自调整） 50/60 Hz或12 VDC
尺寸	13“（330mm）L x 11.5”292mm）宽x 3.5“（89mm）H
重量	5磅。 （2.27kg）
扫描器
测量技术		低频电磁技术（LFET）
*大穿透		0.750“（19mm）碳钢，1.25”（32mm）Cr-M或铸铁
传感器/通道数		Sr. 64/32，Jr. 16/16
检查宽度		13“（330mm），小时4”（102mm）
扫描速度		每分钟15 - 20英尺（4.5 - 6米）
尺寸		高13.5“343mm）L 11.5”（292mm）宽6.5“（165mm）H 6.5“（165mm）L 4.5”（114mm）W 5.5“（140mm）H
重量		26磅 （11.8kg），小时3磅。 （1.36公斤）
电池组
数目		2
电压/电流		12 VDC / 17Ah
充电寿命		每个电池10小时
充电时间		12小时
重量		14.3磅（6.5kg）
