超声波探伤仪

这款超声波探伤仪将R-Scan手持式干耦合扫描仪与Swift超声波数据采集仪器相结合,组成电池供电的便携式超声波检测系统，非常适合从50mm管径到平板的无损探伤检测应用,广泛用于壁厚和腐蚀检测。
超声波探伤仪探头
采用Silverwing独特的干耦合超声波轮探头,适合远程遥控检测和恶劣的石油化学环境检测使用,无需耦合剂或恒定供水。探头为双晶5MHz超声波探头，具有独特的滚动探头表面，能够测量2.5mm至100mm的材料厚度。
超声波探伤仪R-scan扫描头
R-scan扫描头配有编码器,可在检查过程中提供准确的位置信息。zui小化编码器可帮助磁轮避免打滑,在垂直扫描图像时提供帮助。

浮动跟踪闸门
该系统的一个独特功能是浮动和跟踪门。智能闸门允许初始设置中的公差，并提供*准确的检查。闸门随着信号上下移动和左右移动，减少了不正确或丢失数据的可能性，从而实现*可靠和完整的B扫描检查数据集。
高检测概率（POD）
与传统的点厚度测量相比，当扫描头在检查表面上移动时，R-scan扫描通过连续记录厚度测量值来增加检测腐蚀的可能性。捕获的厚度信息显示为A扫描轨迹、数字厚度测量、振幅B扫描或简单易懂的厚度剖面。
灵活性
R-Scan是检查储罐和管道的理想全方位工具。它可用于直径为50mm到材料厚度为2.5mm到100mm的平面的各种部件上。
数据采集器
数据采集器Swift有一个26.4厘米的无反射触摸屏大屏,镁合金外壳坚固，防护等级为IP65，有效保护仪器免受灰尘和水的侵害。配有3mm（1/8英寸）强化玻璃显示屏，是恶劣环境条件下也可使用。该仪器配有两块锂离子热插拔电池，可以工作一整天。
数据采集软件
软件控制Scorpion2和R扫描。软件直观易于使用，具有多项高级功能，可产生高质量的超声波检测数据。操作员通过一个简单的过程进行指导，输入检查细节，然后进行超声波设置。可使用采集器的触摸屏或硬按钮进行调整。
数据收集和分析
扫描过程中显示实时A扫描和B扫描数据。扫描完成后，操作员可以分析结果，或者简单地保存扫描并进行下一次扫描。通过主动A扫描和B扫描显示，扫描分析变得简单，将光标放在B扫描窗口的任何部分上，显示该特定位置的A扫描轨迹和厚度测量。可在纵断面图上显示可调阈值指示器，有助于一目了然地识别可报告的缺陷。全振幅视图有助于表征壁损失，允许进行*详细的分析和准确的腐蚀评估。
检测报告生成
完整的检验数据可以导出为CSV或Excel文件，用于统计分析和报告。如果愿意，可以将A扫描和B扫描视图导出为图像文件。对于高级报告，可以将数据导出为与CMAP兼容的CMX文件。CMAP软件根据导出值自动粘贴所有扫描，提供检查的完整概述。
超声波探伤仪规格
R-scan扫描
尺寸：W65 x H54 x D122mm
重量：1.8kg
线缆长度：3米
zui大扫描速度：手动
附着力：磁轮和手压
发射器：5MHZ 干耦合双元件
近表面分辨率：2.5mm
可测zui小管径：50mm
可测zui大直径：平板
可测zui小厚度：2.5mm
可测zui大厚度：100mm
zui大扫描长度：50m
表面zui低温度：0摄氏度
超声波采集器
尺寸：355x288x127mm
重量：5.7kg
充电要求：100-240VAC
电池：锂离子可充电电池，工作时长6小时
显示：LCD 10.4英寸触摸屏，减少反射技术,抗指纹技术,硬化玻璃覆盖
存储：100G 全固态SSD硬盘
连接：网口，WI-FI,蓝牙，3个USB2.0
防护级别：IP65
工作温度：0-40摄氏度

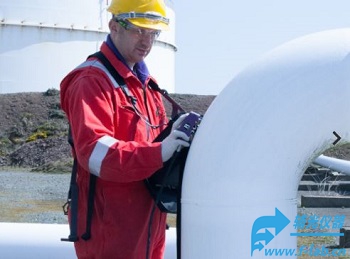

超声波探伤仪应用展示
