商品详情

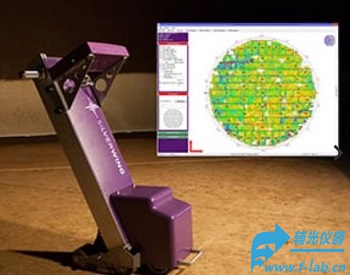

储罐底板漏磁检测仪Floormap3Di-R是zuixianjin的储罐底板腐蚀漏磁检测仪器,由英国siliverwing银翼公司生产。储罐底板漏磁检测仪Floormap3Di-R采用表面拓扑气隙磁阻传感器STARS技术，可快速检测大型储罐底部,改善风险寿命评估（PLA）和基于风险检测（RBI）维修计划。
储罐底板漏磁检测仪Floormap3Di-R拥有zui高密度的漏磁传感器，结合高级信号处理技术传送*精确和zui高效率的检出概率。
$title

STARS技术银翼系统
创新性“STARS”技术增加了一组传感器来检测上表面缺陷引起的磁场强度变化，再结合传统的漏磁来区分缺陷上下表面位置。FloorMap3D总共有256传感器，增强横向分辨率来检测*小的缺陷，减小灵敏度缺陷定位。可以有效地透过6mm涂层，使储罐检测不用去除涂层。
数据采集软件
机载电脑使用触摸屏技术，便于操作人员在储罐环境内操作简便。检测系统捕获所有漏磁信号，实时分析显示腐蚀缺陷的位置和严重程度。操作人员可以选择上表面、下表面或者完整缺陷视图，在储罐环境下这些视图可以提供及时的反馈。图板以形状和尺寸定义，显示zui有效的扫描路径方便操作者使用。障碍物如加热管、浮顶支持和旧板修补补丁显示为未扫描区。
数字标定
zui新的完整数字标定系统除了可以改善缺陷尺寸测量，在检测不用壁厚底板事，也不再需要调整扫描探头的高度。在检测其它不同壁厚底板时，通常漏磁扫描器需要搬出储罐进行重新标定，浪费时间并对检测员增加了额外要求。数字标定记录在每一块底板数据温经理，可追溯检测设置信息。
高效率&高精度
储罐底板漏磁检测仪Floormap3Di-R拥有比旧型号设备*宽的扫描探头，每天检测面积高达到1440平方米；不像手动“遇缺陷停止”系统，它不用监视探测指示灯的数目。软件引导绘图程序促使zui大底板扫描覆盖率，有助于确保扫描到zui大底板面积减少漏检腐蚀的机率。高分辨率漏磁探头结合xianjin的信号处理，与上一代检测系统比较，Floormap3D系统大大地改进了腐蚀检出率和外形测量。通常检测6MM底板时，如zui小20% 腐蚀缺陷的检出率是100%（API653规定），外形测量精度±5%。该系统同时也可以检测管型缺陷和深3mm的穿孔，独特的原始漏磁和STARS数据视图有助于缺陷类型的特征描述
报告软件
储罐底板漏磁检测仪Floormap3Di-R的报告软件由SIMS报告组件支持，模拟报告软件可以在数据文件中自动生成储罐底板CAD视图。SIMS报告组件提供了zui强大和zui有效的方法来生成高品质的储罐环境报告，归档检测结果。
其它数据如目视、超声、真空箱和磁粉或PDF数据都可以添加到报告中，生成完整储罐全景视图，包括边缘板。软件全新的特点允许覆盖以后的检测数据，按PLA/RBI标准评估腐蚀增长。
储罐底板漏磁检测仪Floormap3Di-R技术规格
工作原理: 磁漏通 & 磁场磁阻
传感器:  256个霍尔传感器，64通道
扫描宽度: 300mm
单次zui长扫描长度: 15m
定位精度:  +/- 3 mm 或(+/- 0.04%)
不能扫描区域: 距搭接焊缝10 mm, 160 x 160 mm 角落盲点
驱动方式:  直流电机
扫描速度:  0.5 米/秒
壁厚范围:  zui大 12.5 mm (自动模式)
透涂层检测:  可以，若没有涂层
zui大涂层厚度:  6mm的底板6mm,10mm底板是 4mm
上下表面缺陷区分: 可以, STARS技术
缺陷精度:   +/- 5% on 20 mm 球型缺陷或 API 653 型缺陷
zui大灵敏度:   20% 金属损失(球型)底板上下面
数据存储:   可以, 内部存储使用SSD,拷贝数据通过USB
实时分析:   缺陷尺寸和 X/Y位置, 底板视图, 顶部/底部/漏磁/STARS视图
适用底板类型:  长方形, 环形, 草图
扫描重叠:   0-50mm 透明轨迹显示所有缺陷
检测概述: 底板数量, 完成百分比, 快速数据视图
电源要求: 包含 4 x 12v 电磁和3个充电器
运输箱: 满足IATA对铁磁性物质的运输要求
工作重量: 57.5 kg
系统软件: 现场升级
