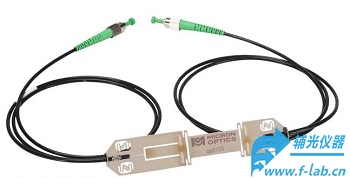

光纤光栅应变传感器os3155是一款自带温度补偿的表面式光纤光栅应变计,适用于室外钢结构表面应变测量。
光纤光栅应变传感器os3155和os3150应变传感器类似,但是额外增加了一只温度补偿光栅,温度补偿精度*高因为应变光栅和温度补偿光栅位置挨的*近,还能节省安装时间和成本,不需要额外再熔接一只温度补偿光栅传感器。
光纤光栅应变传感器os3155基底为不锈钢材料,可在安装过程中起到保护光纤的作用。光栅固定在不锈钢基底材料上处于预拉状态,采用无胶封装技术保证传感器长期可靠。
光纤光栅应变传感器os3155安装使用
光栅应变传感器采用点焊式安装固定,只需要几分钟的时间就可马上使用,而不像胶粘式应变传感器需要等上一段时间胶固化hao后才可使用。这款应变传感器两端尾纤为铠装光缆,使传感器安装和尾纤保护都*简单。光栅应变传感器os3155传感器可以与接头保护套一起使用（见下图），在工程现场可以对传感器尾纤连接处起到保护作用。如果需要做长期监测，建议在传感器安装hao后在其表面再覆盖一层保护材料以保证其长期监测。
光栅应变传感器可以单独使用，也可以跟其它类型的光栅传感器串接起来使用。多点光栅传感器串的安装和尾纤处理与传统的多点电传感器相比既简单又经济。使用三只os3155光栅应变传感器按照0度，45度和90度布置可以组成应变花使用。
光纤光栅应变传感器os3155性能
与电阻应变片做的对比测试结果显示,光栅应变传感器OS3155具有与应变片相同的灵敏度和精度,但是量程*大,且疲劳寿命是电阻应变片的100 倍,适合用于各种恶劣环境,具有光纤光栅传感器固有的各种you点。
光纤光栅应变传感器os3155应用
•桥梁，大坝，建筑物，隧道，船舶，航天器，列车及其他复杂结构的长期健康监测
•结构表面应变测量
•需要多点传感器的试验力学评估
光纤光栅应变传感器os3155特点
•坚固，点焊式封装长久耐用
•自带温度补偿
•温度补偿光栅紧挨着应变光栅，提高应变测试精度
•通过与传统电传感器同样严格的质量标准
•光纤一体化封装，保护了尾纤，消除了残余应力
•安装快速，简单，可重复使用
•两端出纤，一根光纤上可串联多个传感器
•传感器安装和保护工艺与传统应变片一样简单
•使用Micron Optics 公司的微光机械**技术
•ENLIGHT 软件内置有os3155 传感器标定公式模板，使波长和物理量之间的换算*加简便快捷
光纤光栅应变传感器os3155参数规格
应变灵敏度： ~1.2 pm/με
传感器标距：50 mm
工作温度范围：-40 to 80°C
应变范围：± 2500 με
疲劳寿命：100 x 10^6 循环@±2000με
重量：17g
基底材料：302不锈钢
尾纤长度：两端各1m(±10cm)
光纤类型：SMF28-Compatible
护套类型：3mm 铠装光缆
连接头：FC/APC
尾纤弯曲半径：≥17mm
安装方式：点焊
光学特性
反射率：>70%
3dB带宽：0.25nm+/-0.05nm, 切趾
隔离度：>15dB
