光纤光栅埋入式应变计

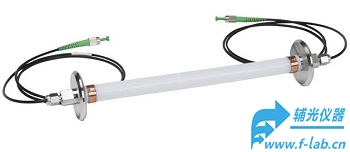

光纤光栅埋入式应变计OS3600是专业混凝土应变监测设计的光纤埋入式应变传感器,具有独特的光栅温度补偿功能,适合高精度测量常规长度上的平均应变。
光纤光栅埋入式应变计OS3600具有25cm和100cm两种长度,采用圆盘端部设计,与周围的混凝土或灌浆形成牢固的结合,非常适合埋入混凝土结构监测应变。
光纤光栅埋入式应变计OS3600是采用坚固不锈钢和特氟龙密封主体,加固电缆和可选连接器保护配件,适合各种恶劣环境应用。
光纤光栅埋入式应变计OS3600是具有两个布拉格光栅FBG，一个布拉格光栅测量应变，一个提供温度补偿，实现精确应变监测。应变计采用无胶封装，具有长期稳定性。
与振弦式应变计和箔式应变计相比,这款光纤光栅埋入式应变计OS3600是具有相同的灵敏度和精度,但是疲劳寿命*高,是前者的100倍，*适合混凝土恶劣环境，并具有FBG布拉格光栅传感器的所有you点。
光纤光栅埋入式应变计OS3600是既可以单独使用，也可以组成传感器列阵使用。

光纤光栅埋入式应变计OS3600是特点
集成温度补偿功能，测量相对温度用于应变测量补偿
适合各种恶劣环境，坚固难用
高速，简单，高重复精度，长寿命
非金属坚固封装
双端设计，支持多个传感器连接在一根光纤上
支持组网应变测量
光纤光栅埋入式应变计OS3600是应用
结构健康监测（桥梁，大坝，隧道，建筑物，矿井，采油平台等）
能源领域（风力发电机,油井，管道，核反应堆，发电机等）
交通领域（铁路，火车，汽车等）
石油和天然气（储油罐监控，油气平台结构安全监测，管道安全监测）
工业测量（加热器和金属制造过程控制）
能源（风电，油井，管道，核反应堆，发电机）
国土安全（周界入侵，热点监测，安全门监控）
航空航天（航天器机身，复合结构，风洞，静态测试）
光纤光栅埋入式应变计OS3600是规格参数
应变灵敏度： ~1.2 pm/με
温度灵敏度:23.8pm/℃
温度补偿:有
传感器标距：25cm或100cm
工作温度范围：-40 to 80°C
应变范围：± 2500με
防水能力：适合潮湿环境，防护等级IP67
疲劳寿命：>1x10^8循环@± 2000με
重量：416g(25cm disk), 740g(100cm, disk)
基底材料：不锈钢/特氟龙塑料
尾纤长度：两端各1m(±10cm)
光纤类型：SMF28-Compatible
尾纤弯曲半径：≥17mm
安装方式：埋入
光学特性
反射率：>70%
3dB带宽：0.25nm+/-0.05nm, 切趾
隔离度：>15dB

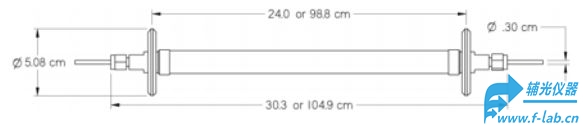

光纤光栅埋入式应变计OS3600尺寸图
