显微镜聚焦位移台-120x75mm

显微镜聚焦位移台FTP-2000是专业为显微镜聚焦位移定位设计的XYZ显微镜位移台,为显微镜物镜聚焦提供XYZ三轴三维的高精度高分辨率位移定位,非常适合固定载物台的显微镜或其它任何XYZ定位的应用。
显微镜聚焦位移台所有XYZ三轴精确控制是通过闭环直流伺服电机实现的，闭环直流伺服电机采用高分辨率的旋转编码器进行定位反馈。通过对显微镜聚焦位移台位置的闭环控制,避免出现位置信息丢失的问题,而开环微步位移台在多次移动和改变方向后会发生位置信息丢失问题。
显微镜聚焦位移台FTP-2000采用交叉滚筒位移台,高精度丝杆和零空回微型齿轮直流伺服马达，运动平稳准确。可采用微处理器控制的位移台控制器MS-2000,通过RS-232 和USB与主机通信。

图1：显微镜聚焦位移台实物图
显微镜聚焦位移台FTP-2000特点
1.XY和Z轴的闭环直流伺服控制用于精准定位和高重复性聚焦；
2.宽的动态速度范围与操纵杆控制；
3.利用ASI经过验证的LS 系列线性定位器用于Z轴控制；
4.Z轴离合器，便于手动和电动调焦控制；
5.背光液晶显示器显示X、Y和Z坐标；
6.“0”和“Home”按钮用于简单的独立操作；
7.紧凑的符合人体工程学桌面控制尺寸是6”D x 9”W x 3”H (9 x 23 16½ cm)；
8.微处理器控制RS-232系列和USB通信；
9.许多经过验证操作的软件包。

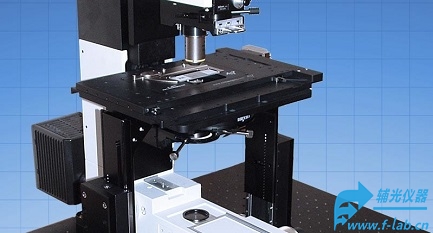

图2：显微镜聚焦位移台安装示意图
显微镜聚焦位移台技术参数

XY轴行程范围	120 mm x 75 mm
XY 轴分辨率（编码器步长）	22 nm
XY轴RMS重复精度	< 700 nm
XY轴zui大速度	7 mm /sec
Z轴分辨率（编码器步长）	50 nm
Z轴重复精度	± 50 nm
Z轴zui大速度	1.6 mm /sec
推荐的zui大负荷（可根据要求提供*高的负荷）	5kg

注：6,35mm螺距丝杆
显微镜聚焦位移台可选附件
1.压电顶板与Z 轴范围150纳米、300纳米和500纳米；
2.XY和Z轴线性编码器用于高精度定位和聚焦控制；
3.*大的工作台顶板用于微机械、为注射器等的连接；
4.工作台翼为*多附件空间；
5.自动聚焦用于伴随ASI驱动工作台（需要NTSC, PAL,或者S-视频模拟信号）；
6.可提供其他的丝杆节距。
显微镜聚焦位移台线性编码器提供选择供应的附件

轴	分辨率	比例尺精度
XY	10 nm	± 3 μm 每尺寸长度
Z (12 mm 到 25 mm 冲程)	50 nm	0.025 µm 每毫米

显微镜聚焦位移台FTP-2000可选丝杠附件

丝杆螺距选择	旋转编码器分辨率	zui大速度
25.40 mm (Ultra-coarse)	88 nm	28 mm/sec
12.70 mm (Super-coarse)	44 nm	14 mm/sec
6.35 mm (Standard)	22 nm	7 mm/sec
1.59 mm (Fine)	5.5 nm	1.75 mm/sec
0.635 mm (Extra-fine)	2.2 nm	0.7 mm/sec
